全自動破裂機控制板
專業控制電路板：可根據客戶要求編寫程序！
清單：控制板1塊，變壓器1個，說明書1份
控制說明：此控制板可用于任何行業的控制。
電機控制：步進電機，交流調速電機，伺服電機，變頻器，自流控制器等
設備行業：印刷機械，檢測設備，五金機械等
舉例：
用于檢測設備：拉壓力試驗機，紙箱抗壓試驗機，全自動破裂機，環亞機，鞋類試驗機，辦公椅試驗機，嬰兒車試驗機等
注：主要用于替代用常規繼電器控制，常規繼電器接線復雜，故障率高。此板可根據客戶控制要求，更改控制程序，千變萬化，接線簡單，無需專業電工！只要能看圖，就可完成簡單的接線！
一鍵測試完成
工作流程：按下測試鍵-2控制板自動選中峰值-3氣缸壓下—4電機正傳加壓—5等待斷點控制-6斷點輸出—7電機反轉減壓-8電機反轉到達停止限位-9氣缸歸位 (可選擇自動打印，需外接) 測試完成

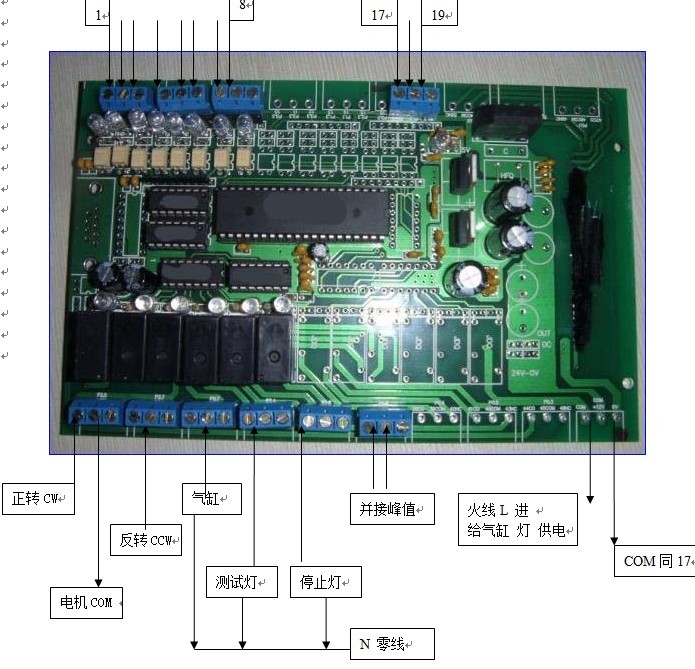

測試按鍵（1）：1——17
按下測試鍵-2控制板自動選中峰值（無需手動選擇）-3氣缸壓下（延時2秒）—4電機正傳加壓—5等待斷點控制（直到打破紙板）-6斷點輸出—7電機反轉減壓 -8電機反轉到達停止限位-9氣缸歸位 (可選折自動打印，需外接) 測試完成（待機）。
停止按鍵（2）：2——17
在測試過程中按停止后，氣缸回位，電機瞬間反轉減壓，電機反轉到達停止限位停止待機。注：和后面（7）腳停止功能不同
以下為手動控制調試狀態下使用
正轉按鍵（3）：3——17
短接一下電機正轉。
受加壓限位5腳控制——碰到加壓限位，電機立即反轉減壓。
受停止7腳控制——按下電機立即停止（電機不會反轉，注：和2腳功能不同）
反轉、測試、停止功能可用。
反轉按鍵（4）：4——17
短接一下電機反轉。
受停止限位控制（6）腳控制——碰到停止限位，電機停止。處于待機狀態
受停止（7）腳控制——按下電機立即停止（電機不會反轉，注：和2腳功能不同）
正轉、測試、停止功能可用
加壓限位：（5）：5——17
加壓限位為防止運轉過程中，橡皮膜打破后繼續加壓損壞機械部位和電機而設
注：運轉中碰到后電機立即反轉減壓，直到碰到停止限位后停止運轉待機
停止限位：（6）：6——17
停止限位為測試時的起點位置（待機點），
停止按鍵（7）：7——17
此功能為手動調整電機正傳和反轉時所用，按下此按鍵后，電機處于待機狀態。
正轉、反轉、測試功能可用。
斷點比例控制按鍵：（8）：8——17
在顯示器輸出斷點比例2個點上接一個DC-6V繼電器，
此點接6V繼電器的常開端
此點用于測試狀態下使用，此點閉合后電機立即反轉減壓，直到碰到停止限位后停止運轉待機。
注：調試狀態不要接，要不然操作不安全！
公共端（17）：
為以上按鍵公共端
18-19 端：AC 12V輸入
