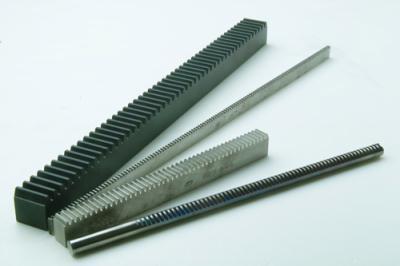

CUBIC齒條采用世界上最先進的磨削制齒工藝,精度等級可達DIN5級GB4級,為目前世界上批量生產所能達到的最高精度;非工作面采用一次成型端面磨技術,具有更高的平行度;
一、特點
(1) 模數1~10,可接長之端部設計,可以任意連接/互換,行程無限延伸;
(2) 研磨級精度累計誤差0.022mm/300mm;
(3) 具有直齒/斜齒齒型,適應各種使用條件;
(4) 具有熱處理型/未熱處理型,同一模數可有多種強度;
(5) 具有方形/圓形外觀,容易整合使用;
(6) 多種材料:合金鋼、不銹鋼、工程塑料(POM)。
二、應用
(1)適用于重負荷、高精度、高剛性、高速度、長行程之CNC工具機、銑床、鉆床、車床、加工中心、切割機械、木工機械、焊接機械、石材機械等;
(2)適用于工廠自動化快速移載機構、機器人手臂抓取機構、智能立體倉庫等。
三、精度
(1)DIN6級精度C6:表面淬火(研磨齒6H25級精度)
(2)DIN8級精度C8:調質處理(銑削齒8E27級精度)
(3)DIN9級精度C9:軟材(銑削齒9E27級精度)
(4)DIN10級精度C10:高頻淬火(銑削齒10E27級精度)
四、備注
(1)直齒條:用L表示:直齒條20度壓力角;
(2)斜齒條:用S表示:斜齒角度為19度31分42秒、右旋方向;
五、備注
CUBIC齒條模數為Module0.5-Module10,材質有S45C,SCM21,SCM440和SUS304等,專門為客戶量身訂做,可提供齒條表面處理;如表面發黑處理、冷電鍍、電鍍鎳、電鍍鉻等方式;同時提供專門的齒條用導軌,使傳動結構更加緊湊。歡迎隨時聯絡我們。銷售熱線:0512-81862888
