X、Y、Z三軸全自動按鍵荷重曲線試驗機適用于各種RUBBER、金屬彈片、按鍵、開關、電腦鍵盤、手機按鍵等做[荷重-行程]曲線測試,同時完成下壓回彈力測試.采用Windows XP中英文窗口程序設定，操作簡便，自動存儲數據：荷重－行程曲線、壽命衰減曲線、測試結果。且測試方法可保存調用。本機采用高精密荷重元測量及伺服電機驅動，可以測得完全精準的測試結果,實為各類按鍵廠商研發、品檢必備之檢測儀器。

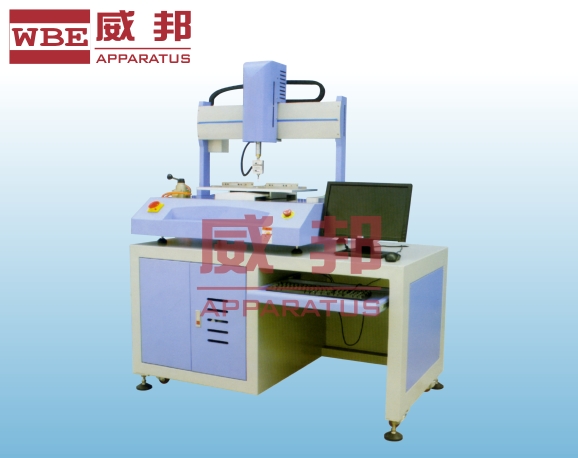

X、Y、Z三軸全自動按鍵荷重曲線試驗機

產品用途：
  　　本機適用于各種RUBBER、金屬彈片、按鍵、開關、電腦鍵盤、手機按鍵等做[荷重-行程]曲線測試,同時完成下壓回彈力測試.采用Windows XP中英文窗口程序設定，操作簡便，自動存儲數據：荷重－行程曲線、壽命衰減曲線、測試結果。且測試方法可保存調用。
　　本機采用高精密荷重元測量及伺服電機驅動，可以測得完全精準的[荷重-行程]測試結果,實為各類按鍵廠商研發、品檢必備之檢測儀器。

典型應用：
      橡膠RUBBER按鍵曲線測試　　金屬彈片按鍵曲線測試
　鍵盤手機按鍵曲線測試　　　各種開關曲線測試


機械特點:

●Peak Fore、Return Force、Distance、TT、Click率及動態阻抗值FO皆可直接在圖上顯示數值，不須人工計算。

　

●自動感應式測試方式，不管按鍵高低均可通過測定行程及荷重并由電腦自動控制。

　

●測試結果完畢即可顯示FC、FC_D、FP、FP_D、FM、FM_D、FR、FR_D、CC、CC_F、CR、TT、FO、FO_D等，并可自動判定Passed或Fail。

　

●簡體/繁體/英文三種操作界面可切換，適用于全球客戶，荷重單位N,Lb,gf,kgf,可自由切換。

　

●測試方法可自由設定、存儲、調用、修改，測試結果存儲于硬盤（每筆皆可存儲不計次數），可直接列印數據、曲線。

　

●可生成壽命衰減曲線，檢測報表可轉換為Excel或PDF文檔格式。


◇型號規格及主要技術參數
  Z軸最大荷重
50N（5kgf）

Z軸驅動方式
日本松下伺服電機

制禦方式
上下、下降

驅動（升降）範圍
0~150mm（滿足測試手機）

荷重測定範圍
0~50N（5kgf）

荷重分解度
0.01gf(0.098mN)

荷重精度
0.1N(100mN)

位移測定範圍
0~150mm

位移分解度
0.001mm

位移精度
±0.03mm

試驗速度範圍
0.1~150mm/min

移動速度範圍
0.1~1000mm/min

X-Y軸驅動方式
日本松下伺服電機

制禦方式
X:左右 Y:前後

驅動範圍
X:0~460mm  Y:0~200mm

位移分解度
0.001mm

位移精度
±0.05mm

移動速度範圍
0.1~900mm/Sec

允許試樣尺寸
W500xD260mm

機臺重量（約）
150kg

主機尺寸
W950xD760mmxH935mm

機臺尺寸
W1400xD780xH1700mm
