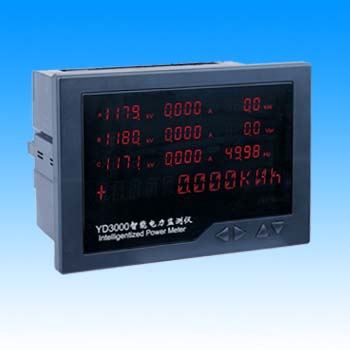

一、產品功能及特點
2?????? 測量3I、In、3V、3U、PF、F、P、Q、S、±∑Wh、±∑Qh等參數
2?????? 針對開關柜設計
2?????? LED顯示，可同時顯示10個參數
2?????? 可選配一路電壓或電流對應DC4～20mA輸出
2?????? 可同時顯示3I、3U、P、Q、F（PF）等10個參數
2?????? 其操作簡單，適合工作環境比較惡劣，特別是溫度較低（可較高）的環境中使用
二、技術指標
|
引用標準
|
GB/T13850-1998 ?IEC688:1992
DL/T721-2000 ?IEC61000-4
|
|
顯示單位
|
V/kV/MV/, A/kA,W/ kW/MW/GW,Hz, var/kvar/Mvar, VA/kVA/MVA/GVA,Wh/kWh/MWh/ varh/kvarh/Mvarh
|
|
準 確 度
|
電壓、電流、功率
|
＜0.5%RD
|
|
電能、相電壓
|
＜1.0%RD
|
|
頻? ??率
|
≤0.1%RD
|
|
輸 ?? 入
|
量??? ?程
|
電? ?壓
|
5～120V/600V(最大600V)
|
|
電? ?流
|
0～1A/5A(最大6A)
|
|
吸收功耗
|
每路電壓
|
＜0.4VA(347V) / 0.2VA(150V)
|
|
每路電流
|
＜0.1VA(5A)
|
|
過載能力
|
電? ?壓
|
750V連續/1000V 10秒/1200V 3秒
|
|
電? ?流
|
2倍額定連續/10倍額定10秒
|
|
測量系統接線方式
|
三相四線/三相三線/一相二線或一相三線等
|
|
可編程設定
|
編程模式
|
(口令)
|
|
測量系統選擇
|
三相四線/三相三線/一相二線/一相三線等
|
|
CT，PT變比
|
1～10000
|
|
顯示內容
|
換頁時間/畫面選擇
|
|
通? ?? 訊
|
波特率：1200/2400/4800/9600/19200
|
|
校 驗 位
|
奇／偶／無校驗位
|
|
地?? ? 址
|
1～255
|
|
電能累加復位
|
(口令)
|
|
通? ??訊
|
串 行 口
|
RS485(標準)／RS232(可選)
|
|
通訊規約
|
MODBUS－RTU
|
|
絕緣強度
|
對? ?? 象
|
在輸入/輸出/電源之間
|
|
試驗方法
|
AC2kV 1分鐘 漏電流2mA
|
|
電磁兼容
|
浪????? 涌
|
電源：4kV(1.2×50μs) ?I/O線：2kV
|
|
快速瞬變脈沖串
|
電源：4kV,2.5kHz ?I/O線：2kV, 5kHz
|
|
靜電放電
|
接觸放電：6kV? 氣隙放電：8kV
|
|
射頻電磁場
|
10V/m中等強度的電磁輻射(如距離不少于1米的手提對講機)
|
|
工作條件
|
溫? ??度
|
-15～60℃
|
|
濕? ??度
|
20～95％（無凝露）
|
|
工作電源
|
電源電壓
|
AC85～265V 50/60Hz ?DC85～330V(標準)
AC30～60V? 50/60Hz? DC18～90V(可選)
|
|
整機功耗
|
＜4W
|
|
外形尺寸
|
外形尺寸
|
201mm×140mm×115mm
|
|
安裝開孔尺寸
|
176mm×126mm
|
|
