HD-1220插拔力試驗機

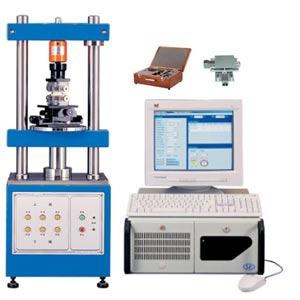

１２２０Ｓ系列微電插拔力試驗機
解決各種連接器測試的夾具問題，及測試時公母連接器能自動對準，不會有吃單邊的問題。
1. 本機器適用于各種連接器之插入力及拔出力的自動測試，搭配專利設計之自動求心裝置，將可得到 完全準確之插拔力試驗。
2. 可同時顯示每次插入力及拔出力（PEAK值），并自動列印或傳輸至電腦做報表編輯及繪制壽命曲線圖。
測試項目：
1. 連接器單孔插拔試驗 2. 連接器整排插拔試驗 3. 連接器插拔壽命試驗
4. 連接器單pin與塑膠保持力試驗 5. 一般壓縮，拉縮破壞試驗
設備構成：
1. 測試機本體 2. 插拔力顯示器 3. 荷重元（50.20或5kg任選一個）
4. 大型X-Y移動臺 5. 整排插拔用自動求心裝置（多功能夾治具）
6. 單孔插拔及自動求心裝置（單支圓Pin夾治具）
選購配件：
1. 銑溝機（易變形連接器專用治具） 2. 單Pin與塑膠保持力專用夾具
3. 架高治具（線材出線專用）
機器規格 1220全自動 外觀尺寸 360*260*940mm
最大荷重 :50、20、5kg 重量 67kg（機臺）
最小分解能 :0．01kg或1g
電 源 ：AC110V或220V
測定高度: 150mm X．Y軸移動范圍 0-75mm
速度范圍 :0-100mm/min 傳動機構 滾珠螺牌
