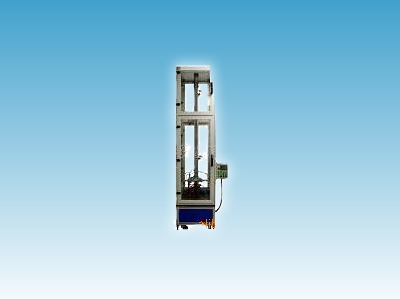

HD-8801手機定向跌落試驗

? 一．? 概述
1 ． ? 手機 1.8m 定向跌落試驗機是對手機在較高高度范圍（ 0.3m ～ 1.8m ）進行跌落疲勞試驗的專用設備。
2 ． ? 結構合理、獨特，對不同型號手機有充分的適用性。
3 ． ? 設備運行穩定，低噪音，免維護。
二． 測試目的
1 ． ? 外殼的耐用程度。
2 ． ? 內部結構抗（重）摔的性能。
三 . 測試過程描述
模擬用戶使用時將手機從高處摔到地面等水平面的動作進行試驗。
人工把手機放入夾具內夾持、或吸盤上吸附 → 夾具（吸盤）上升到位 → 夾具（吸盤）和手機一同成自由下落 → 當下落到一定的高度是夾具（吸盤）松開手機 → 手機自由落體跌落在大理石板上。
四． 功能實現
1. 氣缸實現夾持；電機實現升降； PLC 控制。
2. 通過調節觸屏上的高度參數調節跌落高度。
3. 手動 , 自動操作方式相互切換。
五．主要技術參數
1 ．工位數量： 1 個 / 臺
2 ．操作方式：按鈕操作、觸摸屏設置相關數據

3 ．動作執行元件：電機、 SMC 氣缸、真空吸盤。
4 ．跌落高度范圍： 0.3 ～ 1.8m （可設定）
5 ．跌落節拍： 1 ～ 3 次 / 分鐘
6 ．跌落接觸面：大理石
7 ．夾具最大長度： 170 ㎜，夾具最大寬度： 80 ㎜
8 ．電壓： 220V ； 功率： 250W ； 氣壓： 0.4 ～ 0.6Mpa
9 ．外形尺寸： 550 ㎜ *650 ㎜ *2650 ㎜；重量： 100kg

?

?
