一、產品用途：

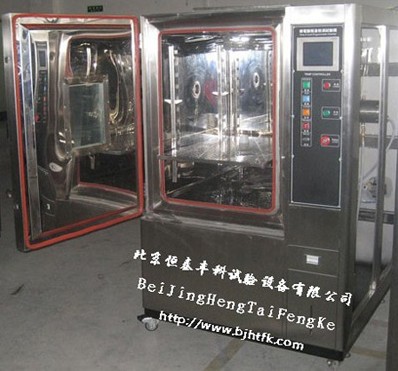

高低溫交變濕熱試驗箱適用于電工、電子、儀器儀表及其它產品、零部件及材料在高低溫、濕熱環境下貯存、運輸、使用時的適應性試驗；是各類電子、電工、電器、塑膠等原材料和器件進行耐寒、耐熱、耐濕、耐干性試驗及品管工程的可靠性測試設備；特別適用于光纖、LED、晶體、電感、PCB、電池、電腦、手機等產品的耐高溫、耐低溫、耐濕熱循環試驗。
二、結構特點：
1.高低溫交變濕熱試驗箱箱體采用數控機床加工成型，造型美觀大方，并采用無反作用把手，操作簡便。
2.內箱采用進口高級不銹鋼（SUS304）鏡面板，外箱采用（SUS304）拉絲不銹鋼板或優質冷軋鋼板噴塑，增加了外觀質感和潔凈度。
3.設有大型觀測視窗附照明燈保持箱內明亮，且利用發熱體內嵌式鋼化玻璃，隨時清晰的觀測箱內狀況。
4.箱體左側配直徑25mm或50mm或100mm的測試孔，可供外接測試電源線或信號線使用。
5.保溫材質采用高密度玻璃纖維棉，厚度為80~100mm。門與箱體之間采用雙層耐高低溫之高張性密封條，以確保測試區的密封。
6.設有獨立限溫報警系統，超過限制溫度及自動中斷運行，保證試驗安全進行不發生意外。
7.補水箱置于控制箱體右下部，并有缺水自動保護，更便利操作者補充水源。
8.加濕系統管路與控制線路板分開，可避免因加濕管路漏水發生故障，提高安全性。
9.水路系統管路電路系統采用門式開啟，方便維護和檢修。
10.試驗箱底部采用高品質可固定式PU活動輪。
三、控制器：
1.高低溫交變濕熱試驗箱控制器采用全進口LED數顯按鍵顯示屏，英文界面（韓國TEMI300）或液晶觸摸顯示屏，中英文切換界面（韓國TEMI880），或進口日本“OYO”數顯觸摸按鍵溫度濕度控制儀。溫濕度控制可直接顯示，摒棄原有溫濕度相對照的缺陷。
2.控制器可編程，記憶容量120組，每個程序最大999段。
3.資料及試驗條件輸入后，控制器具有鎖定功能，避免人為觸摸而改變溫度值。
4.控制器具有P.I.D自動演算的功能，可將溫度濕度變化條件立即修正，使溫度濕度控制更為精確穩定。
5.可選配打印機。能打印記錄設定參數和掃描出溫度濕度變化曲線。4~200mA標準信號。
6.電器控制主件采用進口“施耐德”及“梅蘭日蘭”元件，更好地控制溫度濕度。
7.具有RS-232通訊界面，可在電腦上設計程式，監視試驗過程并執行自動開關機等功能。
四、運行控制系統：
（一）制冷系統：
1.高低溫交變濕熱試驗箱制冷機采用全封閉法國泰康（或半封閉德國谷輪）壓縮機。
2.冷凍系統采用單元或二元式低溫回路系統設計。采用風冷單機壓縮/風冷復疊壓縮制冷方式
（二）風路循環系統：
1.采用多翼式離心送風機強力送風循環，避免任何死角，可使測試區域內溫濕度分布均勻。
2.風路循環出風回風設計，風壓、風速均符合測試標準，并可使開門瞬間溫濕度回穩時間快。
3.采用可上、下、左、右調整導風板，以保證溫、濕度均勻分布。
（三）加濕除濕系統：
1.加濕：外置隔離式全不銹鋼淺表面蒸發式加濕器，通過加熱形成濕蒸氣加濕，通過探頭檢濕度。
2.除濕：采用蒸發器盤管露點溫度層流接觸除濕方式。
3.供水：隱藏式水箱供水，小水泵自動抽水到加濕桶，可回收余水.節水降耗。
（四）加熱系統：
1.鰭片散熱管形鎳鉻合金不銹鋼電加熱器。制冷、循環、加濕、除濕、加熱系統完全獨立可提高效率，降低測試成本，增長壽命，減低故障率。
五、符合標準：
高低溫交變濕熱試驗箱性能指標符合GB5170、2、3、5、6-95《電工電子產品環境試驗設備基本參數檢定方法低溫、高溫、恒定濕熱、交變濕熱試驗設備》的要求
GB/T10589-1989低溫試驗箱技術條件
GB/T10586-1989濕熱試驗箱技術條件
GB/T10592-1989高低溫試驗箱技術條件
GB2423.1-89低溫試驗Aa,Ab
GB2423.1-93(IEC68-2-3)恒定濕熱試驗Ca
MIL-STD810D方法502.2
GB/T2423.4-93(MIL-STD810)方法507.2程序3
GJB 150.9-8濕熱試驗
GB2423.34-86、 MIL-STD883C方法1004.2溫濕度組合循環試驗
六、型號規格:
1.型號: HT/GDSJ-80(A/B/C/D/E)
內箱尺寸:(寬*高*深mm) 400×500×400
外箱尺寸:(寬*高*深mm) 970×1360×970
功率(KW)：A:4.0,B:4.5，C:5.0，D:5.5，E:5.5
電源配置：AC1 220V 60/50HZ
2.型號: HT/GDSJ-150(A/B/C/D/E)
內箱尺寸:(寬*高*深mm) 500×600×500
外箱尺寸:(寬*高*深mm) 1070×1450×1070
功率(KW)：A:4.5,B:5.0，C:5.5，D:6.0，E:6.0
電源配置：AC1 220V 60/50HZ
內形尺寸:D×W×H 500×600×750:mm
3.型號: HT/GDSJ-225(A/B/C/D/E)
內箱尺寸:(寬*高*深mm) 500×750×600
外箱尺寸:(寬*高*深mm) 1070×1630×1180
功率(KW)：A:5.0,B:5.5，C:6.0，D:6.5，E:6.5
電源配置：AC1 220V 60/50HZ
4.型號: HT/GDSJ-408(A/B/C/D/E)
內箱尺寸:(寬*高*深mm) 600×850×800
外箱尺寸:(寬*高*深mm) 1170×1710×1280
功率(KW)：A:5.5,B:6.0，C:6.5，D:7.0，E:7.0
電源配置：AC1 220V 60/50HZ
5.型號: HT/GDSJ-800(A/B/C/D/E)
內箱尺寸:(寬*高*深mm) 1000×1000×800
外箱尺寸:(寬*高*深mm) 1650×1950×1280
功率(KW)：A:6.0,B:6.5，C:7.5，D:8.5，E:8.5
電源配置：AC3 380V 60/50HZ
6.型號: HT/GDSJ-010(A/B/C/D/E)
內箱尺寸:(寬*高*深mm) 1000×1000×1000
外箱尺寸:(寬*高*深mm) 1650×1950×1700
功率(KW)：A:6.0,B:6.5，C:7.5，D:8.5，E:8.5
電源配置：AC3 380V 60/50HZ
七、性能指標:
1.溫度范圍: A:0℃～150℃，B:-20℃～150℃，C:-40℃～150℃，D:-60℃～150℃，E:-70℃～150℃
2.溫度波動度: ≤±0.5℃
3.溫度均勻度：≤±2℃
4.濕度范圍：20～98％R.H
5.濕度偏差：±3%R.H
6.濕度波動：±2.5%R.H
7.精度范圍: 溫度：設定精度±0.1℃，指示精度±0.1℃，解析度±0.1℃；濕度：設定精度±1％R.H，指示精度±1％R.H，解析度±1％R.H
8.升溫速率: 1.0～3.0℃/min
9.降溫速率: 0.7～1.0℃/min
八、標準配置:
1.多層加熱除霜附照明玻璃視窗1套。
2.SUS304不銹鋼試品架2個。
3.不銹鋼可調間距試品架軌道2組。
4.測試引線孔（25、50、100mm）1個，附不銹鋼孔蓋一個，硅橡膠塞頭一個。
5.測試用測試用不織布5片。
6.聯機軟件1套，數據線1條。
7.保險絲一套。（易損件）
8.控制器使用說明書一套、設備操作說明書一套、檢驗報告1份。
