一、產品用途:
本高低溫試驗室適用于電工、電子、儀器儀表及其它產品、零部件及材料在高低溫交變環境下貯存、運輸、使用時的適應性試驗； 是各類電子、電工、電器、塑膠等原材料和器件進行耐寒、耐熱試驗及品管工程的可靠性測試設備；特別適用于光纖、LCD、晶體、電感、PCB、電池、電腦、手機等產品的耐高溫、耐低溫循環試驗。

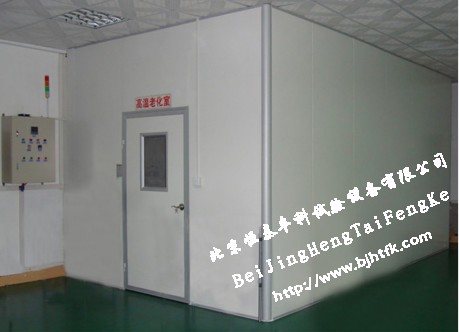

二、主體結構:
1. 室體底座采用8＃槽鋼焊接成網式框架，以便于在水平條件下能承受室體及人員和試件的重量，而不產生室體底面凹凸不平及開裂等。 承受力200kg/每平方厘米；
2. 室體分為六個室體面及兩扇室體大門，門尺寸可根據客戶要求制作，室體外材料為優質彩鋼板內材料為高級不銹鋼板板，保溫介質為高密度玻璃纖維棉，大門拉手為集裝箱開啟式門鎖，以便于試驗人員方便的開啟大門；
3. 空氣調節柜：此柜為試驗室溫度調節，循環的主體，試驗室的加熱系統及溫度循環風機、平衡溫度進出風口均安裝在空氣調節柜中.
4. 攪拌系統:采用長軸風扇電機，耐高低溫之不銹鋼多翼式葉輪,以達強度對流垂直擴散循環.
5. 測試孔(機器左側)可外接測試電源線或信號線使用(孔徑或孔數須增加需指示)
6. 試驗室底部鋪設有軌道，臺車在軌道上采用手動牽引方式進出，載物后為進出方便。移動式承重料臺為鋼結構，采用手動牽引方式進出，載物后應進出輕便。
7. 整個設備由室體，加熱系統，制冷系統，風道循環系統，電氣控制系統組成。此方式室體結構緊湊、外形美觀。
三、電氣控制系統:
控制器：采用日本原裝“OYO”或韓國“TIME880”智能型液晶觸摸屏控制儀表。該儀表最小示值為0．1℃，可顯示所設定的溫度曲線及溫度的升降動態進程；可顯示和控制濕度；具有與計算機進行雙向通訊的接口；在一次試驗中可設置10個以上的溫度段。
1. 電器控制柜采用A3板噴塑，整體基本按室體來配合制作，使之外觀于室體更加協調；
2. 溫度控制儀表采用全進口（日本RKC）高精度數顯P . I . D ＋S . S . R，系統同頻道協調微電腦控制儀表，控制精度高且穩定性好，可提高控制元件與界面使用之穩定性及壽命，從而有效保證了溫度的波動范圍及試驗運行；
3. 控制精度 :±0.1℃
4. 測溫傳感器：鉑金電阻.PT100Ω/mV
5. 觸控式設定、數位及直接顯示；
6. P . I . D 自動演算之功能，可減少人為設定時帶來之不便；
7. 具有RS-232或RS-485通訊界面,可在電腦上設計程式，監視試驗過程并執行自動開關機、打印曲線數據等功能;
8. 在運轉或設定中，如發生錯誤時，會提供警示迅號；
四、保護系統:
1. 整體設備超溫
2. 整體設備缺相/逆相
3. 整體設備定時
4. 整體設備過載
5. 其它還有漏電，運行指示，聲光報警，報警后自動停機等保護
五、制冷系統:
1. 壓縮機：采用德國原裝 “谷輪”半封閉；體積小、重量輕、效率高、壽命長而享譽世界制冷行業，尤其是高效率和節能的象征。
2. 冷凝方式：強制風冷卻;
3. 制冷劑：R404A（進口環保型）;
4. 全系統管路均作通氣加壓48H撿漏測試;
5. 加溫、降溫系統完全獨立;
六、規格與技術參數:
型號:HT/GDWS
工作室尺寸: 2m3~300m3（可根據客戶要求設計解決方案）
1、技術指標:
1) 溫度范圍: -40℃～120℃
2) 精度范圍: 溫度±0.1℃
3) 指示精度: 溫度±0.1℃
4) 溫度偏差：≤±2℃(設定溫度與工作間實際溫差的差值)
5) 溫度波動度：≤±0．5℃
6) 電源電壓: AC380（±10%）V/50HZ  三相五線制
2、環境溫度: 5℃～＋28℃（24小時內平均溫度≤28℃）
3、環境濕度: ≤85%
七、符合標準:
GB10592－89 低溫試驗箱技術條件;
GB2423.1－2001試驗A 高溫試驗方法;
GB2423.2－2001試驗B 低溫試驗方法;
GB2423.4－93試驗Db.
注：我廠可根據客戶的技術要求,尺寸大小定制各類非標試驗室工作室尺寸范圍：(2m3--300m3) 。
