產品簡介

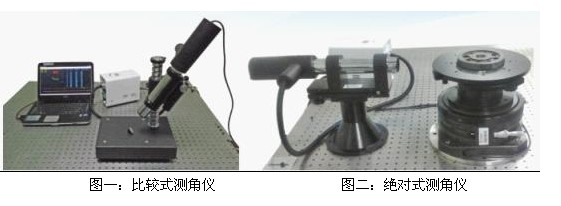

    Anglapex-CA系列絕對測角儀由高精度自準直儀和精密氣浮轉臺組成，可以對具有光學反射性質的0至360度任意二面角進行絕對測量，主要應用于對直角棱鏡、五角棱鏡、多邊棱鏡等光學棱鏡及各種精密量塊的高精度測試。產品具有專業測量軟件，在應用上簡化了調節過程，精密轉臺與自準直儀的采樣數據通過軟件閉環處理直接輸出測試結果，并以電子表格方式保存。同時也可通過增配自準直儀的方式使產品具有透射測量模式，從而實現光學器件的光束偏折角以及光學材料折射率的測量。
    Anglapex-CM系列比較式測角儀由高精度自準直儀和多維調節系統組成，更適用于生產過程中的質量控制。測量時客戶只需用標準件確定角度基準，即可實現待測件的快速高效測量，同時軟件會自動根據設定的公差判斷待測件合格與否，其測試結果同樣能夠以電子表格的方式保存。便捷的操作使其在大批量生產的質量過程控制中具有絕對的優勢。

產品特點

    1)  高精度角度測試
    2)  數字化圖像處理顯示
    3)  測量結果軟件自動補償
    4)  測試結果保存并出具報告
    5)  設定公差并自動提示NG功能

應用領域

    1)  任意棱鏡角度
    2)  光楔角度
    3)  平片平行度
    4)  光學器件的光束偏折角

技術參數

型號參數	絕對測角儀			比較測角儀
	CA1000	CA300	CA200	CM系列
軸/徑偏指標（μm）	0.1/0.1μm			-
氣耗（L/min）	80			-
重量（KG）	25			-
焦距	300	300	300	200
有效孔徑	Φ32	Φ32	Φ32	Φ20
直徑	200	200	200	-
測量范圍（度）	0-360°			0-180°
分辨率（秒）	0.047″	0.24″	0.47″	0.01″
單次測量精度（秒）	±1″	±3″	±5″	（±5″～±10″）+δ
多次測量精度	±0.6″	±2″	±3″	-
重復性（秒）	±0.5″	±1″	±1.5″	-
備注： 1、δ為標準塊標定精度；          2、針對特殊要求，可提供定制測試方案。

軟件主界面
