品 質 特 征
l 進口航空鋁材，保證具有極高的穩定性及剛性。
l 日本THK精密線性導軌和THK研磨級滾珠螺桿，配松下高性能伺服馬達全閉環控制，高穩定性、高精度、高速度
l 美國TEO高分辨率彩色攝像機600TV線,保證擁有高品質的測量畫面。
l 自動變倍鏡頭,改變倍率后不需要重新校正。
l 可程控三環八區LED表面冷光源、直軸輪廓冷光源，使光源對測量要求的適性更加強大。
l 美國GSI精密光學尺0.0005mm。
l 自主研發功能強大的全自動3D測量軟件，可編程自動測量。
l 可選配英國Renishaw接觸式探頭或日本基恩士激光測頭。
l 整機保修24個月。
QVA系列產品技術規格
H型：選配激光測頭組；T型：選配接觸測頭組
|
儀器型號
|
QVA2020
|
QVA3020
|

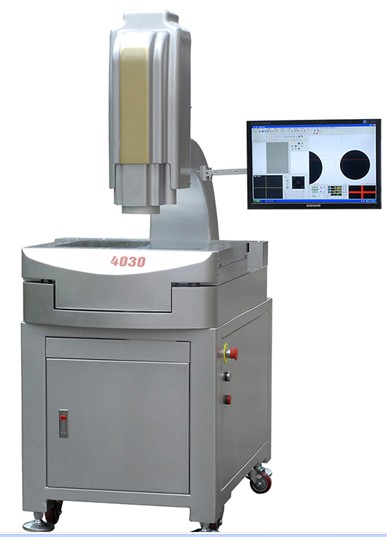

QVA4030
|
|
儀器參數
|
|
測
量
范
圍
（mm）
|
X
|
200
|
300
|
400
|
|
Y
|
200
|
200
|
300
|
|
Z
|
150
|
150
|
150
|
|
工
作
臺
（mm）
|
硬鋁合金臺面
|
356*356
|
456*356
|
500*460
|
|
玻璃臺面
|
260*260
|
360*260
|
460*340
|
|
承重
|
30kg
|
30kg
|
35kg
|
|
影
像
及
測
量
系
統
|
測量速度
|
MAX:500mm/s
|
|
CCD
|
美國TEO高分辨率彩色攝像機600TV線
|
|
變焦物鏡
|
全自動變倍鏡頭0.7－4.5X
|
|
視頻放大分倍率
|
30－245X
|
|
工作距離
|
82mm
|
|
顯示分辨率
|
0.0001mm
|
|
運動控制系統：四軸全閉環控制：三軸交流伺服馬達全閉環控制，預壓線性滑軌與研磨級滾珠螺桿驅動，步進馬達同軸控制鏡頭組.
|
|
重復性
|
1.5μm
|
|
測量精度(μm)
|
XYZ軸≦(3+L/200)um,Z軸（光學測量時）≦(5+L/200)um
|
|
外形尺寸（mm)
|
800*500*1650
|
900*550*1650
|
1000*650*1650
|
|
儀器重量(kg)
|
120kg
|
160kg
|
195kg
|
|
照明
|
可程控三環八區LED表面光及直軸輪廓光
|
|
電源
|
220V±10%(AC) 50HZ 電流大于15A
|
|
保修期
|
24個月
|
