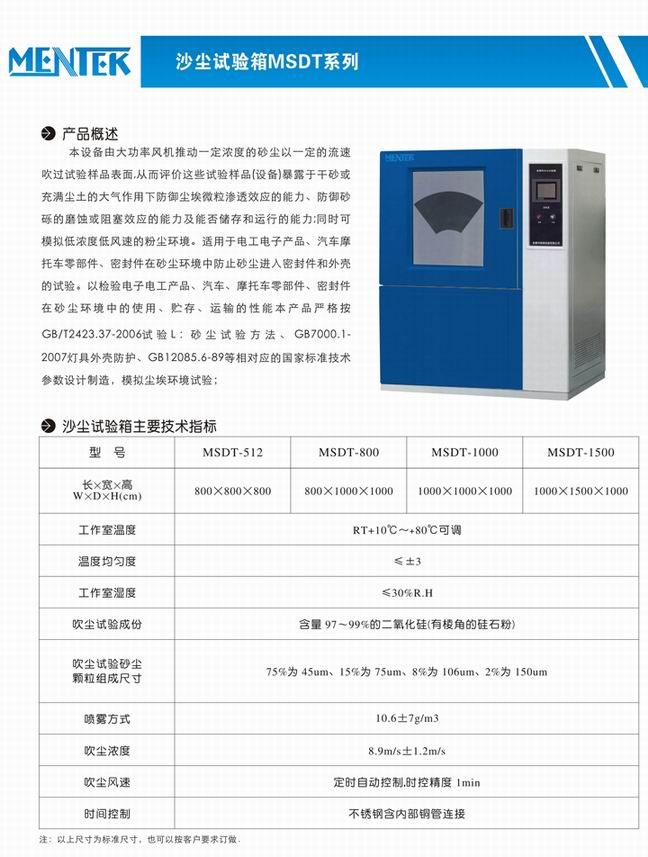

1. 產品名稱

名稱

型號

耐塵試驗箱

MSDT-1000

2. 適用及限制說明

2.1適用范圍

A)本設備由大功率風機推動一定濃度的砂塵以一定的流速吹過試驗樣品表面,從而評價這些試驗樣品(設備)暴露于干砂或充滿塵土的大氣作用下防御塵埃微粒滲透效應的能力、防御砂礫的磨蝕或阻塞效應的能力及能否儲存和運行的能力;同時可模擬低濃度低風速的粉塵環境。適用于電工電子產品、汽車摩托車零部件、密封件在砂塵環境中防止砂塵進入密封件和外殼的試驗。以檢驗電子電工產品、汽車、摩托車零部件、密封件在砂塵環境中的使用、貯存、運輸的性能

B)除此之外的用途可能會導致人員受傷及機設備損壞！

2.2產品特點

1.設備為整體框架(回轉)結構形式，試驗箱箱體位于設備中部,風機在設備中后部,回轉循環風道連接試驗裝置,進砂裝置在試驗箱上風口,控溫去濕系統位于箱體后下部，儀表控制系統位于試驗箱的左下面.

2.工作室進風端有旋轉型砂塵進料裝置, 以滿足吹砂吹塵的需要.旋風分離器位于砂塵箱的出風口.

3.循環風道配置有加熱器、除濕裝置等.

4.箱門上設有觀察窗. 試驗箱為單開門，采用雙層耐老化硅橡膠密封.

5.試驗箱、回旋風道外壁材料為冷軋鋼板防銹處理后噴涂,內壁采用 SUS304 不銹鋼板加工成型,機架為 5#槽鋼防銹處理后噴涂.(設備整體外殼為選配)

6.制冷濕系統選用法國進口泰康全封閉壓縮機,風冷式冷凝器,翅片式對流蒸發器,鐘罩式控溫控濕系統.

7.溫濕度控制采用智能控制器(相對濕度采用直讀式傳感器)(面板控制采用觸摸屏)

8. 砂塵濃度計,直讀式.

9.旋風式砂塵分離器,處理砂塵能力 5～8 萬mP3 /h

10.旋轉型砂塵進料器

11.砂塵空氣循環裝置：循環風道及大功率混流通風機.

12.滿足:吹塵\浮塵\流塵 試驗方法

3. 容積和尺寸

工作室尺寸：

1300mm(W)×1000mm(H)×800mm(D)

外箱尺寸：

1400mm(W)×1450mm(H)×1660mm(D)

箱門

全開放單開門一式，箱門上設有大觀察窗、及砂塵擦拭器,附有照明燈

4. 功能參數

4.1．工作室溫度

RT+10℃～+80℃可調

4.2.溫度均度

≤±3

4.3.工作室濕度

≤30%R.H。

4.4.吹塵試驗成份

含量 97～99%的二氧化硅(有棱角的硅石粉)。

4.5.吹塵試驗砂塵顆粒組成尺寸

75%為 45um、15%為 75um、8%為 106um、2%為 150um。

4.6.吹塵濃度

10.6±7g/m3 。

4.7.吹塵風速

8.9m/s±1.2m/s。

4.8.吹砂試驗成份

含量≥95%的二氧化硅(次棱角壯結構石英砂),平均圓度因子為 0.2,氏硬度為7°。

4.9.吹砂試驗砂塵顆粒組成尺寸

1%為大于 850um、1.7%為大于 600um、14.3%為大于 425um、

37%為大于 300um、28.1%為大于 212um、12.7%為大于 150um、5.2%為小于 150um

4.10.吹砂濃度

0.177g/m3、1.1±0.25g/m3 、2.2±0.5g/m3 (可選配)

4.11.吹砂風速

18～29m/s (150um≤砂塵≤850um)。

4.12.時間控制

定時自動控制,時控精度 1min。

4.13.面板顯示

可記錄試驗室溫度、相對濕度、砂塵濃度、風速。

4.15.試驗截面積

29m/s 風速下吹砂試驗截面積為 800×800mm。

4.16.溫濕度控制

循環風道配置有加熱器、冷凍除濕裝置,控溫控濕系統

溫濕度控制采用智能溫濕度控制器(相對濕度采用直讀式傳感器)

4.17.砂塵濃度計測量范圍

0～15g/m3

4.18.砂塵分離器處理砂塵能力

5～8 萬m3 /h

4.19.砂塵空氣循環裝置

循環風道及大功率混流通風機

4.20.安全保護措施

安全可靠的接地保護裝置；電源欠壓、漏電保護；電機過載保護；鼓風電機過載保護；系統有安全連鎖裝置

5.箱體配置

5.1外殼材料

高強度雙面鍍鋅鋼板加表面精粉烤漆

5.2內箱材料

ＳＵＳ＃３０４耐熱耐寒不銹鋼板.

5.3真空傳感器

壓敏傳感器（數顯）

5.4真空泵

離心式真空泵

5.6外殼材料

高強度雙面鍍鋅鋼板加表面精粉烤漆

6.使用條件

1.環境溫度: +23℃時,箱內無負荷的條件下

2.電源：AC220V 3￠  5W 50Hz3.最大電源（A）：13.6

4.最大功率(KW)：3

7.圖示

7.1圖示一

7.2圖示二

7.3圖示三

8.適用標準:

8.1適用標準:

1.MIL-STD-810F 美國國防部環境試驗方法；IEC60068-2-68(La)沙塵試驗方法；IEC60529

2.外殼防護等級試驗(IP 代碼,防塵試驗)；DIN_40050-9_道路車輛__IP 防護代碼；

3.SAE__J2044 美國汽車行業標準；GMW 3172（2005）汽車電子可靠性；GMW 3172（2007）

4.車輛環境、可靠性和性能一般要求；JIS D 0205（1987）汽車零件 試驗方法；ISO 12103-1

5.道路車輛一過濾器評價塵土試驗第 1 部分：塵土試驗方法；VW80101汽車上電氣和電子部件 一般試驗條件；GB/T 2423.37 (2000)電工電子產品基本環境試驗規程 試驗 L:砂塵試驗方法；GB4208-93 沙塵試驗方法；GBT10485（2007)道路車輛外部照明和光信號裝置 環境耐久性；GB4208-2008 外殼防護等級試驗標準；GB/T 4942.1-2001《旋轉電機外殼防護分級》；GB/T 4942.2-1993 《低壓電器外殼防護等級》；GB/T 7001-1986 《燈具防護外殼防護等級分類》；GJB150.12 軍用設備環境試驗方法 砂塵試驗
