適用行業(yè):
本產(chǎn)品為印花類水性漿料，適用于泳衣布、萊卡布、尼龍布、毛衣和高彈性織布的印花，主要針對泳衣市場而開發(fā)。
外觀及組成:
粘稠狀膏體，由高分子聚合物乳液組成。
特性:

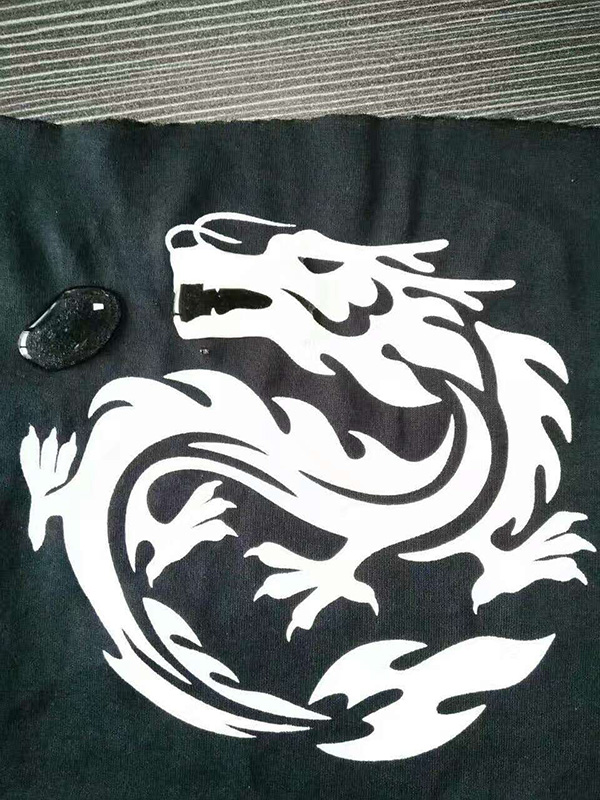

牢度好、手感柔軟，不粘手、耐海水洗、漂洗、酸洗、不塞版

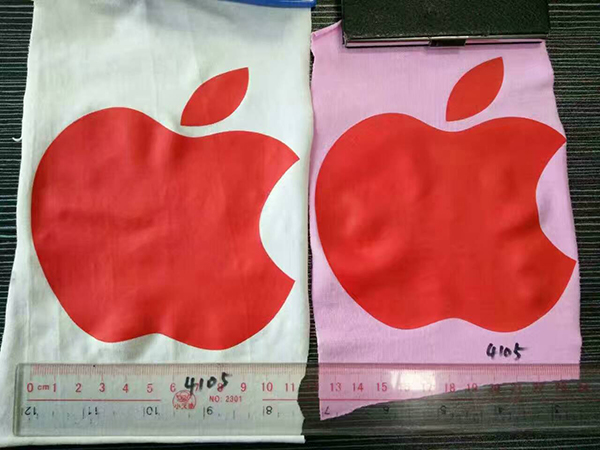

應(yīng)用參考：

故障與排除：
一、造成牢固度欠佳的可能性：
1、天氣潮濕，漿面沒有充分干透
  指引：150℃烘1分鐘或150℃壓燙10秒即可。
2、色漿加量超10%以上
  指引：加大透明漿份量來降低色漿用量比例（如：可單獨(dú)用純透明調(diào)黑色）。
3、漿層沒有表干即開始高溫壓燙
   指引：待漿層自然干透8成以上再壓燙。（解釋：漿層未干即開始壓燙容易造成起泡，使?jié){層與漿層之間分離）

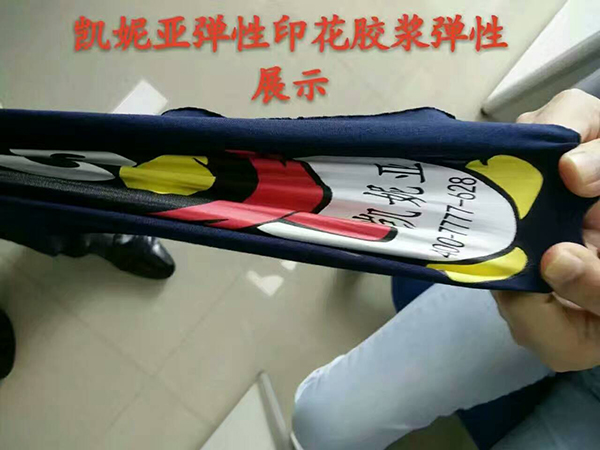

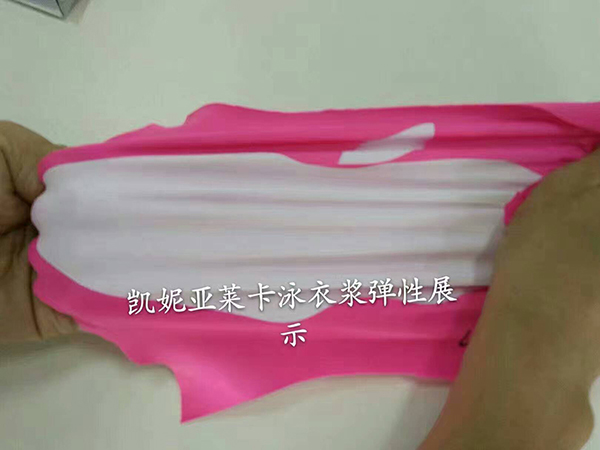

二、出現(xiàn)彈性不夠有哪幾種原因造成？
1、色漿加量超10%以上
   指引：增加透明漿份量來降低色漿用量比例即可。
2、漿層太薄
   指引：多印一次或印刷時收漿的力度輕些，盡可能把漿層留厚。
3、白膠漿和透明漿配比的比例不當(dāng)
   指引：增加透明漿的份量可以明顯提高漿層的彈性。
4、布紋太深，布料本身彈性極大
指引：先用透明漿打2～3次底，每次印3刀，然后再印白膠漿或其它顏色。
5、添加催化劑份量過多
   指引：控制催化劑的用量在2%以內(nèi)，只要牢固度達(dá)到要求就不要再增加催化劑的使用量。
三、造成手感硬或表面不平滑的原因
1、漿料稠度不夠
   指引：漿料稠度不夠可以添加增稠劑將它的稠度提高（解釋：漿料稠度不夠時容易往布底滲透，這樣手感明顯變硬且表面不平滑）
2、色漿加量超10%以上
   指引：增加透明漿份量來降低色漿用量比例，這樣可以明顯提高漿層的柔軟度。
四、表面反粘的原因和預(yù)防？
1、漿層表面未干透
   指引：150℃烘1分鐘或150℃壓燙10秒。
2、以上情況不存在時，表面還是反粘有什么方法可以解決？
   指引：添加1～2%防粘劑即可解決。（超負(fù)荷檢測法：先將漿層烘干，然后將漿層與漿層對折用150度壓燙10～20秒，取出冷撕熱撕檢測，如果漿層完好無缺即合格，否則會有漿層粘鏈撕爛的可能性）
五、遮蓋力不夠的原因：
1、透明漿的用量比例不當(dāng)

   指引：適當(dāng)調(diào)整透明漿用量比例即可。
2、漿料太稀
   指引：漿料太稀可以加些增稠劑充分?jǐn)嚢杈鶆驅(qū)⑺某矶忍岣撸ń忉專簼{料太稀時印刷出來的漿層相對較薄，所以會出現(xiàn)遮蓋力不夠的情況）
貯藏
在室溫條件下，保質(zhì)期為6個月。
