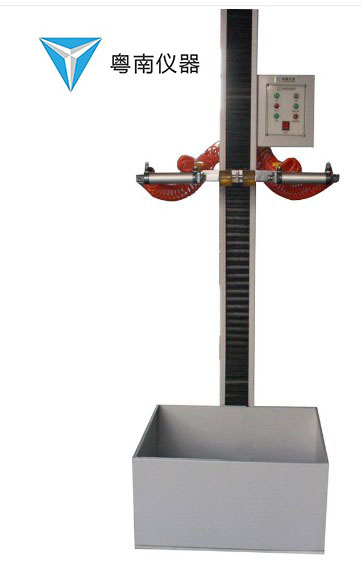

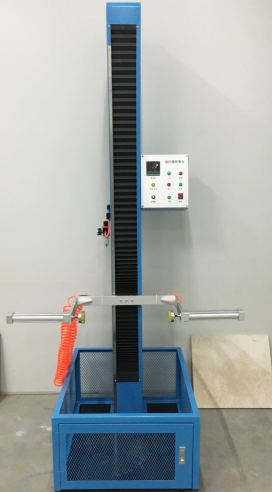

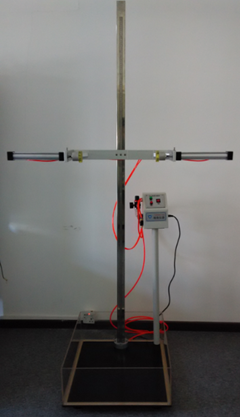

自由跌落試驗機適用于行動電話（手機）、對講機、電子詞典、樓寓對講電話、CD/MID/MP3等小型消費類電子制品及零部件之自由落下試驗。本機是將試驗樣品不包裝，附上隨機所帶的電池以關機的狀態固定在試驗設備上，從高度（1.0±0.01）m處跌落在鋼板表面后，除允許表面有擦傷、小凹坑外，功能、外觀及裝配應符合相關標準的要求。顯示屏可見面積不小于機殼正面表面積40%或25cm2的移動通信手持機應能夠在從高度為（0.5±0.005）m處跌落在表面后，除允許表面有擦傷、小凹坑外，功能、外觀及裝配應符合相關標準的要求。滿足《中華人民共和國通信行業標準YD/T1539-2006》、JISC0044、IEC60068-2-32、GB2423等標注要求。

產品參數：

  1、跌落有效高度： 300-1500mm

  2、試件最大重量：3kg

  3、跌落高度顯示：不銹鋼尺，最小指示1mm

  4、跌落高度調節：手動可調

  5、跌落地板介質：水泥地板

  6、底板尺寸：500×500mm

  7、夾持方式：氣動可調夾具夾持（夾持夾具非標定做）

  8、有效夾持寬度：400mm

  9、升降方式：手動可調

 10、四周防護方式：亞克力板

 11、跌落方式：可實現面棱角測試

 12、機臺尺寸： 600×600×2200mm

 13、工作電源：AC220V、50HZ

 14、氣源自備

產品特點：
1、采用氣動結構，按下跌落鍵，試驗夾具可調，應該廣泛將被測試件置于專

  用夾具（可調行程）夾牢，按下跌落鍵，氣缸松開，試件將作自由落體試

  驗；

  2、跌落高度可手動上下調整，并附有高度標尺，可得知試件跌落高度；

  3、本機關鍵元件原產性能可靠，多種跌落地板可供選用，可滿足不同客戶要

  求。
