手持式超聲波hfhy點焊機使用說明書

機器名稱：超聲波點焊機hfhy/點熔機；服裝/鞋材定位點焊機hfhy

機器參數：

機器特點：

1. 優質進口超聲波換能器，功率強勁，穩定性好。

2. 2.整機設計精巧，體積小不占空間。

3.500W比普通他廠產品功率大，出力強。

3. 主要零部件優質進口件組裝，配件全部品牌產品。

4. 5.噪音輕微，工作環境環保。

工作特點：

快速----每次焊接時間0.01—9.99秒。

強度----可承受足夠拉力。

品質----焊接效果精美。

經濟----不用膠水、節省材料人工、降低成本。

細節展示：

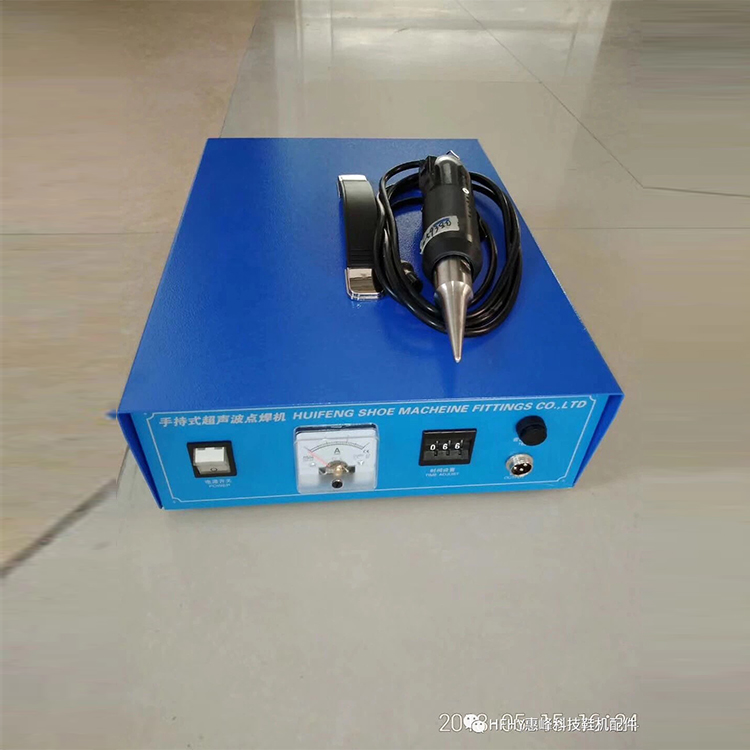

1 電源開關； 2 電流表 ；3 指撥時間制； 4 輸出航空插座；5 音波檢測按鈕；6 散熱風扇；7 電源插座;8 焊接手柄；9 超聲波震動子（裝在手柄殼里）；10 鈦合金模具焊頭（規格可以定制）

2指撥熔接時間，方便直觀，易懂易學。

應用行業：

1.手提式超聲波點焊機適用范圍廣泛，具有點鉆及點焊功能，操作簡單，攜帶方便，體積小不占空間；是眾多廠家喜愛的小型設備之一。

2.手提式超聲波點焊機用于焊接HDPE、PP、PE、ABS、PVC、PC、EVA、PMMA、PS、PP、PBT、PETG等塑料,還對纖維棉、化纖、金屬硬件在鉚接、切割、封口、焊接、點焊、壓花、定位文件,熔化焊接、手持式超聲波焊接機用于熱塑性塑料制品的焊接、鉚接、點焊以及金屬件與塑料件間的鑲嵌和壓邊工藝，不變形、焊接牢固，手柄也可做成手槍式、通過手持部分對塑料件進行施壓，同時按動超聲波開關，即可發出超聲波進行焊接、由于應用此技術可取代過去生產上需要的熔劑、粘合劑、扣釘或其它機械固定法

3.手提式點焊機廣泛應用于服裝行業、商標行業、汽車行業、塑膠電子、家用品行業、養殖行業等。

4.服裝行業：內衣內褲針車前工序、定位 點焊；織帶松緊帶焊接等；可用于點鉆。

5.商標行業：織嘜帶、印嘜帶焊接等。

6.汽車行業：車門隔音棉、雨刮座、發動機蓋、水箱蓋焊接等。

7.塑膠電子：小型塑膠件鉚接等。

8.家用品行業：纖維棉點焊等等。

9.養殖行業：養殖廠集蛋帶，雞糞帶焊接等

應用展示：

超聲波點焊機 手握式點焊機模具焊頭工作原理：

當超聲波作用于熱塑性的塑料接觸面時，會產生每秒幾萬次的高頻振動，這種達到一定振幅的高頻振動，通過上焊件把超聲能量傳送到焊區，由于焊區即兩個焊接的交界面處聲阻大，因此會產生局部高溫。又由于塑料導熱性差，一時還不能及時散發，聚集在焊區，致使兩個塑料的接觸面迅速熔化，加上一定壓力后，使其融合成一體。當超聲波停止作用后，讓壓力持續幾秒鐘，使其凝固成型，這樣就形成一個堅固的分子鏈，達到焊接的目的，焊接強度能接近于原材料強度。

超聲波點焊機 手握式點焊機模具焊頭功能應用：

1、熔接：超聲波振動隨焊頭將超聲波傳導至焊件，由于兩焊件處聲阻大，因此產生局部高溫，使焊件交界面熔化。在一定壓力下，使兩焊件達到美觀、快速、堅固的熔接效果；

2、鉚接：欲將金屬和塑料或兩塊性質不同的塑料接合起來，可利用超聲波鉚接法，使焊件不易脆化、美觀、堅固；

3、點焊：利用小型焊頭將兩件大型塑料制品分點焊接，或整排齒狀的焊頭直接壓于兩件塑料工件上，從而達到點焊的效果；

4、埋植(插)：螺母或其它金屬欲插入塑料工件。首先將超聲波傳至金屬，經高速振動，使金屬物直接埋入成型塑膠內，同時將塑膠熔化，其固化后完成埋插；

5、成型：利用超聲波將塑料工件瞬間熔化成型，當塑料凝固時可使金屬或其它材質的塑料牢固；

6、切除：利用焊頭及底座的特別設計方式，當塑料工件剛射出時，直接壓于塑料的枝干上，通過超聲波傳導達到切除的效果

【超聲波點焊機】操作方法：

首先連接好超聲波輸出插頭，在插好電源插頭后接通220Ｖ電源，打開電源開關（電源指示燈亮），在按產品要求調節面板時間。拿起手柄按下手柄按鈕，檢查超聲波是否正常{面板上電流表在空載時0.5Ａ為正常}。對產品操作時，手握超聲波手柄垂直擬放在產品的上，施加點力的同時按下手柄按鈕，這時超聲波發出到達所設時間產品焊接完成。生產任務完成后，關閉電源。
