加工定制:是

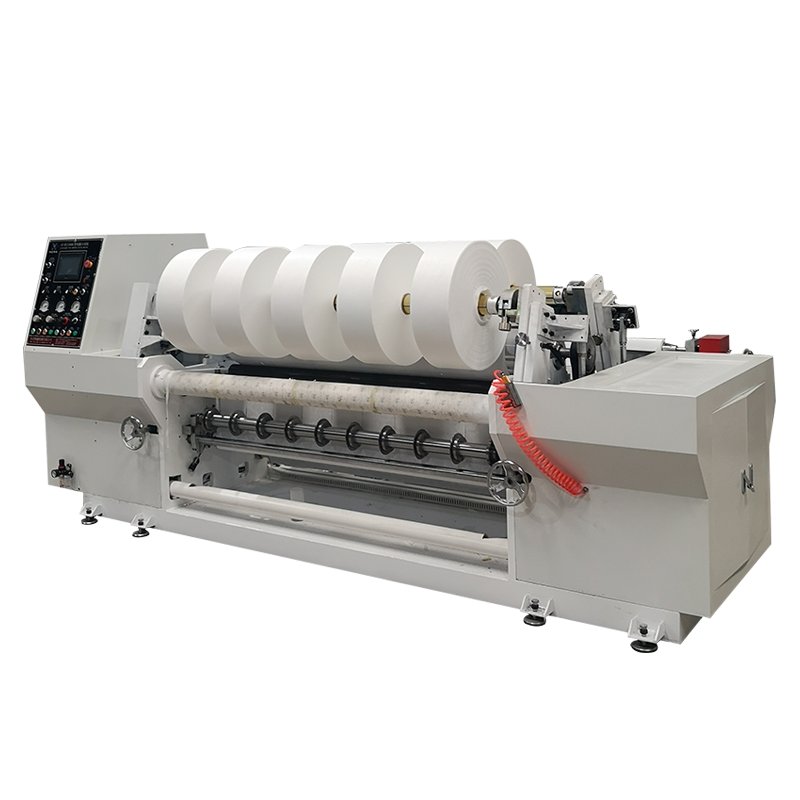

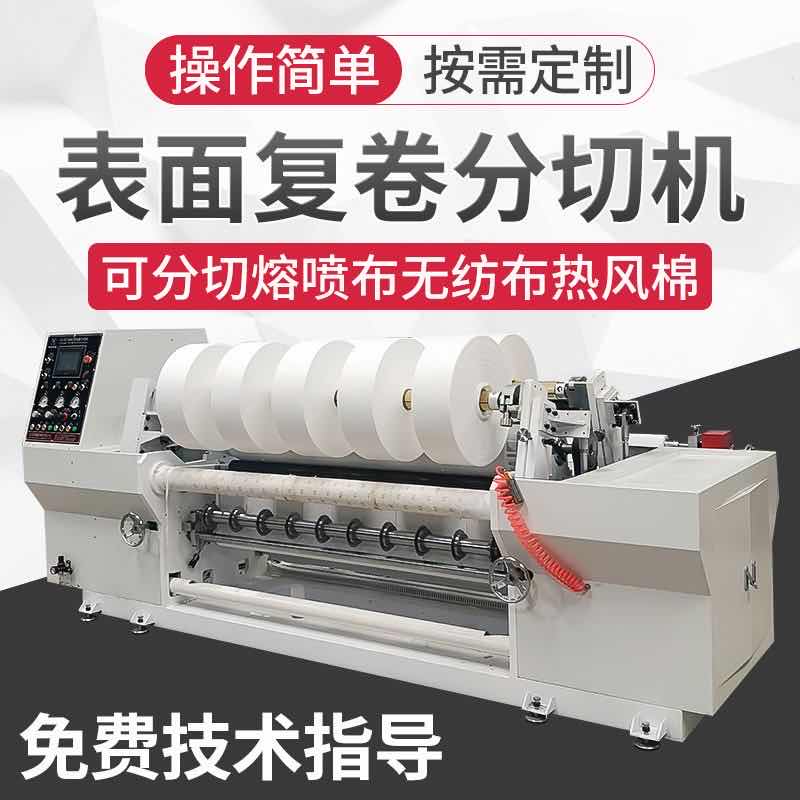

型號:YT-FQJ1600C型 表面復卷分切機
產品名稱:YT-FQJ1600C型 表面復卷分切機
操作類型:全自動
產品類型:全新
一、 構造
放卷裝置、糾偏結構、園刀分切、表面收卷裝置、張力控制,計米停機、變頻調速、PLC人機操作界面。
二、 主要技術參數
|
基材寬度
|
1600MM(導輥1650MM)
|
|
分切寬度
|
18-1600MM
|
|
機械速度
|
300米/分
|
|
工作速度
|
50-250米/分
|
|
放卷最大直徑
|
Φ800MM
|
|
收卷最大直徑
|
Φ600MM
|
|
整機功率
|
9KW 380V 50HZ
|
三、 機器主要部件敘述
1、 放卷部分
(1) 放卷架:鋼板左右對稱加工+10#槽鋼制作,放卷直徑800MM,叉車輔助上料。
(2) 軸芯直徑:氣脹軸1條,3寸鍵式。
(3) 放卷張力控制:100NM磁粉制動器配張力控制儀。
(4) 糾偏方式:光電糾偏。
(5) 叉車輔助上料。
(6) 放卷調節輪:直徑80導輪(表面硬質氧化處理)配調節座1套。
2、 分切部分
(1)分切方式 :園刀分切配8套園刀。
(2)調刀機構:蝸輪。
(3)鎖緊機構1套。
(4)分切最小寬度100MM。
(5)牽引電機采用7.5KW變頻電機。
3、 收卷裝置
(1) 表面收卷,收卷直徑600MM。
(2)收卷氣脹軸3寸漲板式二條。
4、 鋁導輥:采用表面硬質氧化處理,雙軸承結構,做動、靜平衡處理,運轉靈活。
5、 傳動方式:同步輪、同步皮帶。
6、 整機為臥式結構。
7、 墻板采用&40鋼板左右對稱加工制作。
8、 分切過程無皺折,無波浪邊,收卷整齊,無松動。
四、 操作系統
1、自動張力控制系統,人機操作界面。
五、 其他配置:
1、傳動部分設有安全防護罩,隨機工具一套。
2、邊料由中壓風機吹出。
