一.產品介紹：

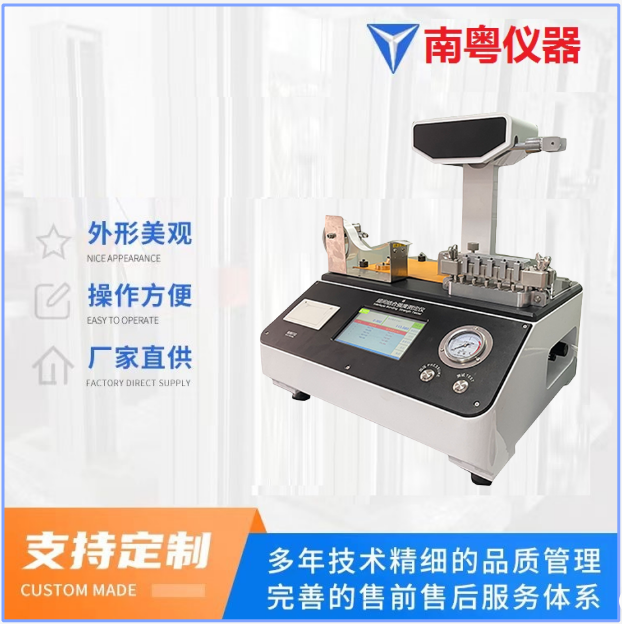

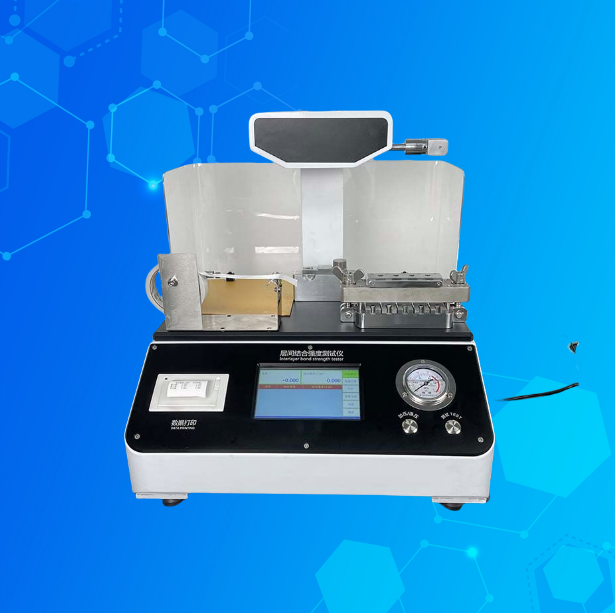

觸屏層間結合強度測定儀根據GB/T 26203《紙和紙板內結合強度的測定》生產研發，適用于牛皮紙袋食品復合包裝紙內部結合力強度測試。儀器設計基于一個下落的擺錘，對紙質樣品產生高速沖擊，把紙質樣本夾在兩個雙涂層膠帶基底之間擺錘沖擊測量將樣品內部纖維沿Z型方向分成兩層所需的總能量，用于檢測電工絕緣紙板、紗管紙、灰紙板等工業用紙的層間剝離強度測試。本儀器在化學、能源、汽車、醫療、機械機電、農業、化妝品、電子、建筑、食品、包裝等行業中應用較為廣泛。

二.層間結合儀工作原理

雙面膠-試樣-雙面膠的組合形成一個夾層結構，該夾層被壓在一個金屬平砧和一個鋁塊之間，用擺錘撞擊鋁塊上部的內表面，使鋁塊翻轉，并在Z向破壞試樣。通過測定擺動的位置來計算試樣被破壞過程中吸收的能量，以J/m2表示。

三.依據標準

GB/T 25203、ASTM T569 pm-00、DIN ISO 16260、TAPPI-UM403

四.產品特點

1.觸摸屏顯示，中英文雙語言自由切換，

2.氣壓粘膠壓樣，壓力可調節；

3.具有測試數據統計處理功能；

4.5級校準工具套裝（選配）；

5.整機剛性強結構穩定，避免測試過程中震動導致能量損失；

6.可靠的試樣裝夾和定位，減少試樣因取樣造成的誤差；

7.可選連接電腦，自動繪制實時試驗數據曲線圖（選配）

伍.技術參數

1、試樣尺寸： 25.4mm×25.4mm

2、測試數量： 25.4×128mm,5組試樣

3、測試厚度： （0.1~5）mm

4、沖擊角度： 標準沖擊能量釋放角度 90°

5、釋放方式： 全自動釋放

6、測量范圍： 0-1000J/M2

                      A檔:(0~500)J/M2；

                      B檔(500~1000）J/M2

7、示值誤差： A檔:±1J/M2；B檔:±2J/M2

8、儀器精度： 0.01J/M2

9、單    位：  J/M2 、lbf/in2 interchange

10、分 辨 率：  0.001lbf/in2，8000脈沖高精編碼器

11、常用試樣壓力： (690±21)kpa 或(1034±34)kpa,

12、試樣夾持力： 0~400N（可調）

13、試樣壓強范圍： 0~65kg/cm2（0~950psi）

14、一級施壓面積： 12.72cm2

15、試樣座平行定位： R=0.4×10

16、壓力力臂比： 231.08：0.8

17、雙面膠粘力： ＞486N/m

18、人機界面： 5.0in觸屏控制系統

19、打印輸出： 模塊式一體熱敏打印機

20、尺 寸： 500×400×650mm

21、重 量：約 70kg

六.取樣刀-技術參數(取樣器為選配配置）

1、試樣尺寸： 25.4mm*140mm
