MF
多功能增強(qiáng)劑

成? 份：水合二氧化硅及其鹽類衍生物

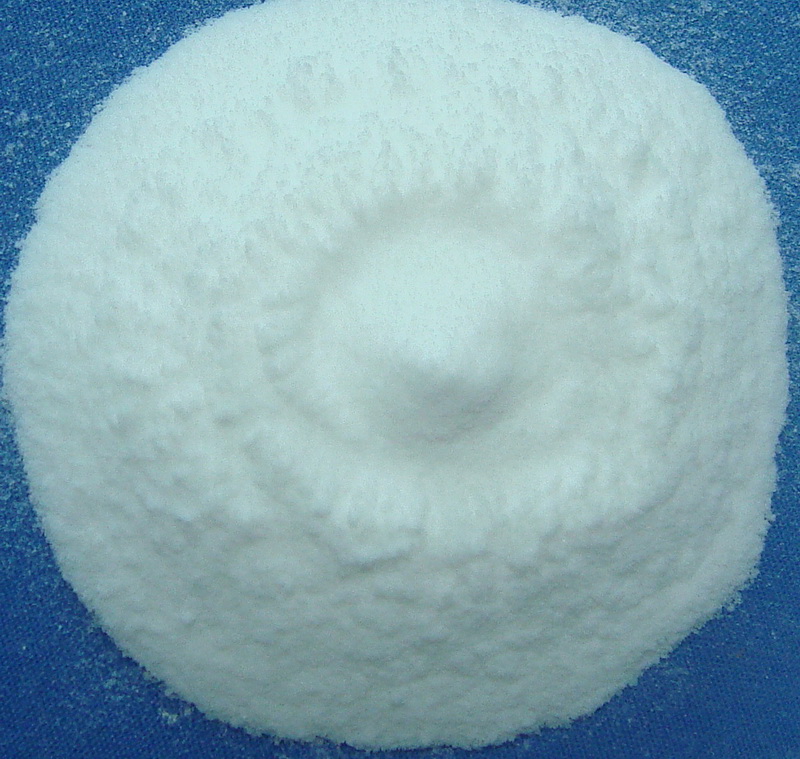

外? 觀：白色粉末
包? 裝：25 公斤/袋
應(yīng) 用：
1.?多功能白色補(bǔ)強(qiáng)填充劑，部分替代炭黑后不影響壓縮永久變形。
2.?經(jīng)過特殊表面處理，分散性好，活性強(qiáng)。
3.?與膠料有極好的兼容性，部分替代補(bǔ)強(qiáng)的炭黑和白炭黑，可顯著提高硫化膠的拉伸強(qiáng)度、扯斷伸長率、回彈性，并改善膠料的耐磨性、耐水性。
4.?能迅速混入橡膠中，降低膠料的門尼黏度，獲得很好的加工性能。
5.?增加膠料的挺性，減少膠料的收縮，使壓出物表面光滑，尺寸穩(wěn)定。
6.?在90份炭黑（N550）填充的EPDM密封膠條料中，45份MF-E替代炭黑時，可使膠料的拉伸強(qiáng)度提高16%，耐磨性提高31%，而壓縮永久變形基本不變。
用? 法：? 在混煉前段與補(bǔ)強(qiáng)劑一起加入。
說? 明：? 1、用于NR、SBR、BR、CR、NBR等各種合成橡膠、樹脂的補(bǔ)強(qiáng)填充劑。
2、適用于各種膠板、膠管、膠鞋、運(yùn)輸帶、膠布、膠輥、電線電纜及各種橡膠雜件。
技術(shù)指標(biāo)：
測試項目?MF-E?MF-F
SiO2，% ≥?90?85
白度，≥?80?80
PH值?6.0-7.0?6.0-7.0
水分，% ≤?1.0?1.0
灼燒減量，% ≤?7.0?7.0
密度，g/cm3?1.2-1.6?1.2-1.6
粒度，μm?10-15?10-15
吸油值，g/100g?40-50?40-50
BET比表面積，m2/g?50-100?50-100
比電阻，KΩ?cm ≤?0.5?0.5

?
