楦體上的“三點”是指楦底前端點 J 1 、楦底后端點 A 1 、統口后端點 A 0 。一般用手卡法結合目測法來標劃，也可用劃盤針來標劃。

所謂“三點一線”，就是楦底前端點、后端點和統口中心點（或統口后點），這三個點同處于一個平面時，連成一條平面封閉曲線的過程。



一．標定楦底前、后端點

（ 1 ）左手握楦法

（ 2 ）右手握筆法

（ 3 ）要求：鞋楦前尖與指尖對齊，兩手卡住鞋楦之后，讓右手無名指和左手食指的指尖，連同楦底前端邊棱同時接觸工作臺（桌子）邊棱，保證兩個手指懸空的長度相等。

（ 4 ）手卡鞋楦前端中點

（ 5 ）手卡鞋楦后端中點

2 ．標定鞋楦的統口中點 統口中點包括統口后端中點 A 0 ，簡稱統口后點；統口中心點 K x ，簡稱統口心點；統口前端中點 K 0 ，簡稱統口前點?？梢愿鶕?jù)需要靈活選定。

（ 1 ）手卡法標定統口前后端中點

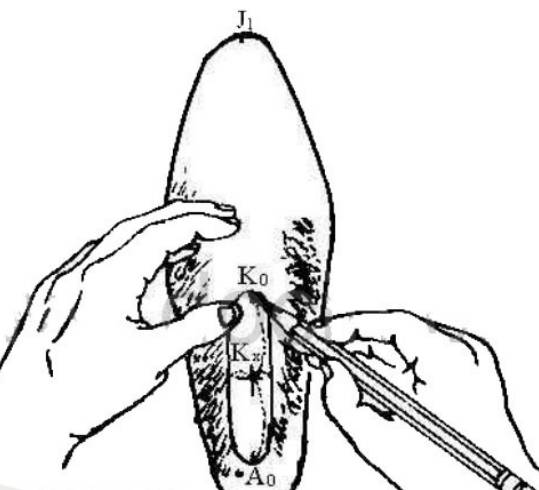

（ 2 ）標定統口中心點

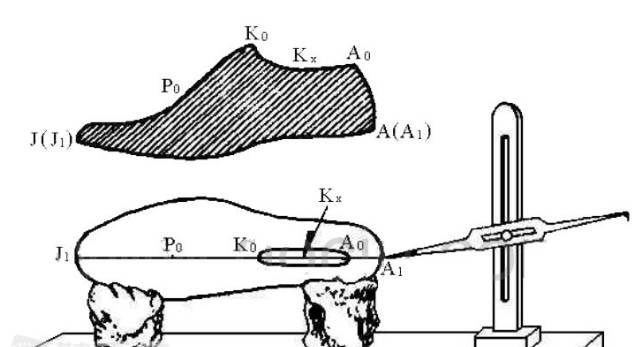

3 ．用劃盤針標劃“三點一線”

4 ．手工分段標劃“三點一線”

（ 1 ）左手握筆法

（ 2 ）右手握筆法

（ 3 ）劃楦面曲線 目測法： 劃楦面曲線，此時需要在楦面上，先找出統口前端點 K 0 和背中線 J 1 K 0 的中點 P 0 ，做為輔助點使用。然后，借助于布帶尺連接 J 1 、 P 0 、 K 0 三點，得到楦面背中線；連接 K 0 、 A 0 兩點，得到楦面統口線；連接 A 0 、 A 1 兩點，得到楦面后弧線。

（ 4 ）劃楦底軸線 目測法：劃楦面軸線，此時需要借助于布帶尺，連接 J 1 、 A 1 兩點，即可得到楦底軸線。 不論采用哪一種方法確定的“三點一線”都必須進行檢查，保證其準確無誤。

二 標定鞋楦各部位點

楦體由楦面、楦底、統口三部分曲面組成，楦面與楦底的相交線叫做底邊沿線；楦面與統口的相交線叫做統口線，這些都是楦體本身自然存在的曲面和曲線。



通過前面三點一線的標劃，在鞋楦上分別得到了背中線 J 1 K 0 、楦底軸線 J 1 A 1 、后弧線 A 0 A 1 、統口線 K 0 A 0 四條曲線，由這四條曲線圍成的封閉圖形，叫做鞋楦的縱剖圖。將它所在的平面叫做縱剖面，這個縱剖面將鞋楦分成了內、外兩部分，分別叫做內踝和外踝。

將人腳各特征部位和關節點，在楦底軸線上的對應位置叫做部位點，包括后弧線上的后身凸度點（也叫后弧凸點），用字母 A 3 表示；在楦面背中線和統口邊沿線上與各部位點相對應的點叫做標志點，用角碼 0 以示區別；

在楦底邊沿線上與各部位點相對應的點叫做邊沿點，位于外踝邊沿線的用角碼 1 區別，位于內踝邊沿線的用角碼 2 區別。 1 ．計算各部位長度 某部位長度 = 腳長×該部位腳型規律 - 后容差 公式中，腳長指中等腳長，即男子 25 # ，腳長 250 ㎜；女子 23 # ，腳長 230 ㎜；兒童 18 # ，腳長 180 ㎜。后容差的數據是：男子 25 # ，后容差 5 ㎜；女子 23 # ，后容差 4.5 ㎜；兒童 18 # ，后容差 3.5 ㎜。 注 成年男、女一型時，常數取 57.5 ㎜ ；

兒童一型時，常數取 11.5 ㎜ ，每增加一型，常數增加 7 ㎜ 。

標定楦底軸線上各部位點

用布帶尺自楦底后端點 A 1 起順楦底軸線 J 1 A 1 向前測量，并一次性地標定出踵心部位點 Z 、外踝骨中心部位點 B 、腰窩部位點 C 、跗骨凸點部位點 D 、第五跖趾部位點 E 、前掌凸度部位點 F 、小趾端點部位點 G 、拇趾凸點部位點 H 、腳趾端點部位點 I 。 3 ．在后弧線上標定后身凸度點

（ 1 ）計算楦體后身凸度點（也稱后弧凸點）曲線高度 A 1 A 3 后身凸度點曲線高度 = （ 2 ）用布帶尺自楦體后端點 A 1 起，順后弧線向上測量，標劃出后弧凸度點 A 3 。

三 標定鞋楦各邊沿點和標志點

（一）標定坐標的確定



1 ．確定鞋楦踵心墊高數 使楦底的前掌凸度部位點 F 位于接觸面的正中間，然后用直尺頂端頂住踵心部位點 Z ，尺邊垂直于工作臺邊緣，視線垂直于工作臺面讀出的數據，就是該鞋楦的踵心墊高數據。



2 ．標定坐標的確定 基礎坐標：楦底前掌凸度部位點 F 著地，后跟墊上踵心墊高時楦體所處的狀態。 后蹺坐標：楦體前掌凸度部位點 F 與楦體后端點 A 1 之間的連線。 平均坐標：基礎坐標與后蹺坐標的平分線位置。



（ 1 ）標劃楦體前部各點應選基礎坐標 楦體前部包括腳趾端點、拇趾外突點、小趾端點三個部位。采用基礎坐標即在鞋楦的踵心部位墊上踵心墊高之后，標定的邊沿點和標志點，正好是運動中的最前位置。



（ 2 ）標劃楦體后部各點應選后蹺坐標 楦體后部包括外踝骨中心部位、腰窩部位、跗骨凸點部位、第五跖趾部位四個部位。其中第五跖趾部位是一個活動關節，其余都是固定關節。因此這些部位的邊沿點和標志點的標定位置，不受鞋楦蹺度的影響。按照標定原理，都應該在垂直與后蹺線的狀態下標劃。

（ 3 ）鞋楦后蹺對前掌凸度標志點位置的影響 一般平跟皮鞋的后蹺角度都在 10 °以內，所以前掌著地點基本上在前掌凸度部位點 F 處，這時不論是標劃標志點還是邊沿點都不會有什么影響。所以，對于前掌凸度標志點的準確位置影響也不大，一般采用基礎坐標來標定即可。 當后蹺角度增大到 15 °～ 20 °為中、高跟時，腳的后跟抬高的幅度就會大得多，這時人體重心必然前移，使前掌凸度標志點的位置隨之前移。另一方面，腳上的肌肉和韌帶需要通過收縮和牽引來維持人體平衡，這又會使前掌凸度標志點的位置向前移動。而這種前移運動，會使人腳的前掌和地面（即鞋內底）之間形成一定程度的阻力。

所以，這種移動并不是正交性的，而是蹺度的抬高幅度大于前掌凸度標志點的前移幅度。 可見，確定中跟和高跟皮鞋楦前掌凸度標志點的位置，必須采用平均坐標作為標定的軸線。

（二）標定各邊沿點

1 ．豎位標定法

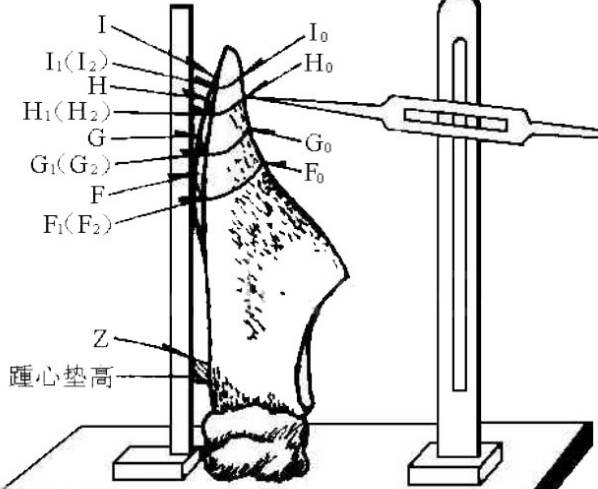

（ 1 ）用劃盤針標劃楦面前部各邊沿點的操作方法。

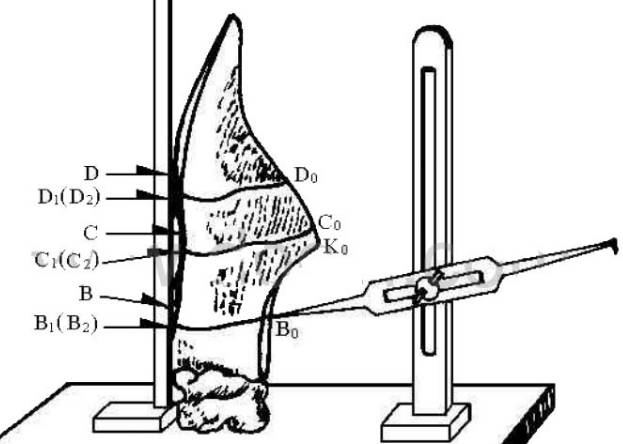

（ 2 ）用劃盤針標劃楦面后部各邊沿點的操作方法。

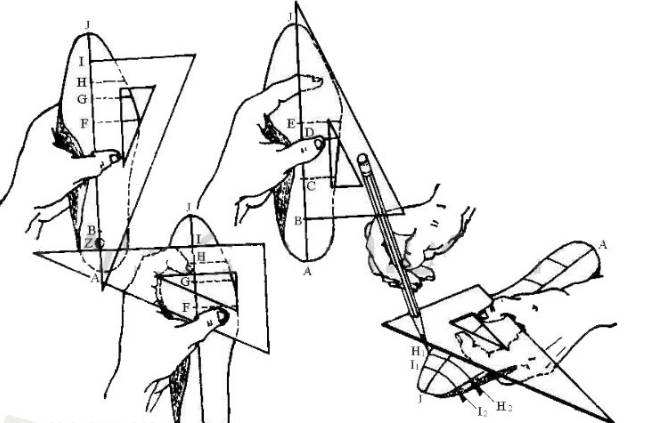

2 ．橫位標定法 所謂橫位標定法，就是用三角板等簡易工具來標劃楦底各邊沿點的方法。

其操作要領有以下幾點。

（ 1 ）左手握楦法

（ 2 ）用三角板確定基礎坐標

（ 3 ）劃鞋楦前部一側的邊沿點

（ 4 ）標劃鞋楦另一側的邊沿點

（ 5 ）用三角板確定后蹺坐標

（ 6 ）標劃鞋楦后部各邊沿點

（ 7 ）將楦底上的邊沿點分別轉移到楦面的邊沿上，逐個標劃到楦面上即可。

 （三）標定各標志點

1 ．豎位標定法

（ 1 ）用劃盤針標劃楦面前部各標志點的操作方法。

（ 2 ）用劃盤針標劃楦面后部各標志點的操作方法。

2 ．橫位標定法 楦面各標志點分別在背中線 J 1 K 0 、統口線 K 0 A 0 、后弧線 A 0 A 1 上標定。采用這種方法，同樣必須確定前、后的各種坐標，在這些坐標的基礎上標劃才能符合標劃原理。

（ 1 ）畫平行線：在工作臺上平鋪一張紙，在上面畫一組相互平行的直線，其間的距離隨意。

（ 2 ）確定橫位坐標：按各點的標劃原理，處理鞋楦的踵心墊高的有或無以及多少的問題。將鞋楦按坐標種類安放在楦面上，讓背中線、統口線和后弧線，在垂直與紙面的視線下與紙面上平行線中的任意一條直線重合。

（ 3 ）用三角板描劃各部位標志點：用三角板的短直角邊線，分別瞄準楦面上的各部位邊沿點，長直角邊與紙面上平行線中一條重合或者平行，尺面略倒向楦體；右手拿筆靠在三角板的短直角邊上，并于尺面垂直，移動鉛筆，在鞋楦的背中心上標劃出與邊沿點對應的標志點。

（ 4 ）檢查各標志點的準確性：將三角板的直角邊豎起來，分別瞄準各邊沿點和標志點進行調正。
