【譽泰鞋機】1600mm 熔噴布設備，高效能，譽泰專業生產！
2020-05-10 信息來源： 美中鞋業網
長 徑 比：32:1 制品厚度：0.2-1mm±%8
最終產品寬度：1580mm（去毛邊后） 適應物料：PP
最大擠出量：260Kg/h 安裝容量：280KW
生產能耗：180KW / h 機械重量：約 18 噸
收卷承重設計：600Kg 最大機械線速度：60m/min
設備組件清單
1.0料斗型干燥機1套 2.0擠壓式主機 SJφ90*311套
3.0雙工位柱式過濾器1套 4.0溶體計量泵1套
5.01600MM 型融噴專用型模具1套 6.0工業螺桿壓縮機1套
7.0管道空氣加熱系統1套 8.0輥筒冷卻成型機1套
9.0在線靜電駐極1套 10.0在線厚度檢測裝置1套
11.0牽引裝置1套 12.0摩擦自動收卷機1套
13.0SIEMENS 人機界面控制系統1套 14.0在線分切收卷機1套
15.0超聲波清洗機1套

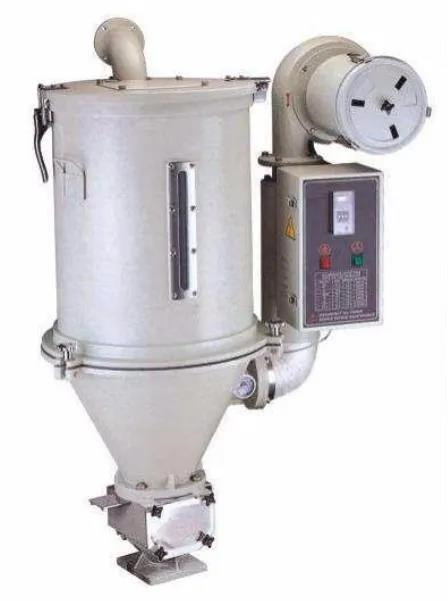

料斗型干燥機
采用均勻分散的高新能熱風擴散裝置，保持塑料干燥溫度均勻提高生產品質。
儲料容量:100KG 機身材質：鑄鋁型機體結構：可拆卸式 熱風擴散方式：上吹式（保證干燥溫度均勻）
熱風管結構：彎型 料筒內壁材質：不銹鋼
溫控器：比例式（溫度可設） 接入電源：380V
電源開關：外露式 粉塵過濾器：空氣濾芯
螺桿直徑：φ90 mm 長徑比：32：1
結 構：突變型 最大擠出量：200kg/h
材 質：38GrmoAlA 經氮化處理， 硬度 HV≥950
品牌產地：舟山螺桿 加熱方式：陶瓷加熱器 7 區
加熱功率：42KW 冷卻方式：風機冷卻 350W
材 質：QT200 齒輪速比：20：1
電機減速機連接方式：直連式
輸出信號：2.5mv/v 型 號：M31-6
壓 力 表：RKC 控制器 型 號：FB 系列

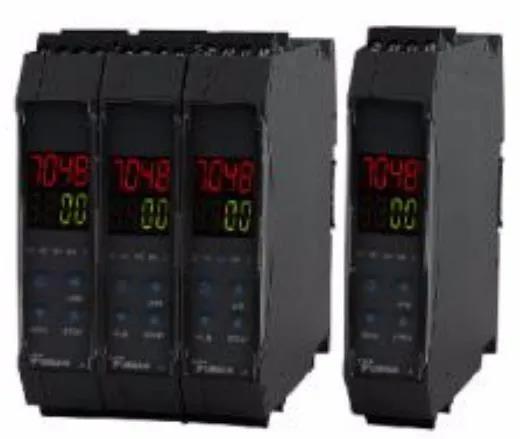

擠出機轉速：≥75/分 溫控系統：YUDIAN 溫控模組
真空系統輸出：300kg/h

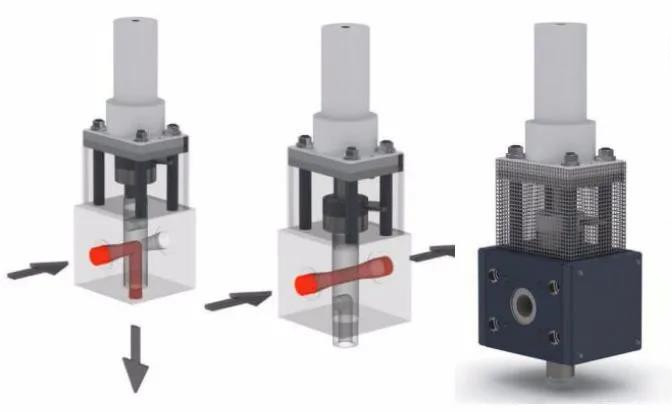

雙工位柱式過濾器：液壓站 最高壓力 16MPa
換網器結構：雙工位板式 加熱區：1 區
加熱功率:12KW 油泵功率:1.5KW
油缸行程:200mm
過濾器板在生產一段時期后，塑料熔體進入流道內，當形成預定的壓差后，即應換網。換網工作通過液壓系統推動閘板作相應運動，促使工作中濾網板退出工作位，同時另一濾網板進入工作位，停止移動時再打開防護罩。使用工具快速清理閘板上和濾網孔周圍的熔體，將舊的濾網片取下，換上新的濾網，完成整個工作。本機配有網前壓力傳感器和顯示器，監視濾網的堵塞情況，保證及時換網。換網器摩擦副采用高硬耐磨材料，保證長期使用。

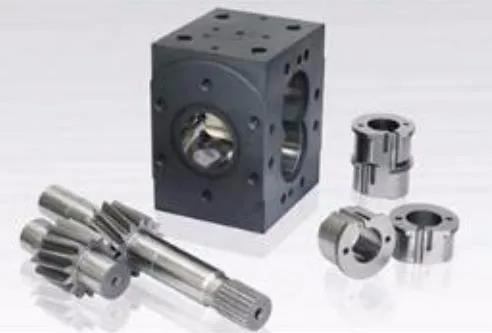

熔體計量泵:計量型號 φ200
品 牌:goodee 驅動電機:皖南減速電機
電機功率:5.5KW 電機減速機連接方式:直連式
泵連接方式:萬向軸連接 測量量程:0-35Mpa

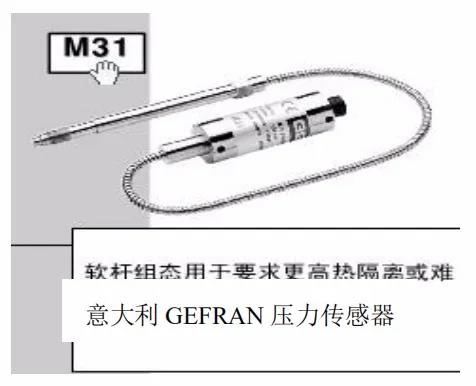

輸出信號:2.5mv/v 型 號:M31-6
壓 力 表:GEFRAN 控制器 型 號:FB 系列

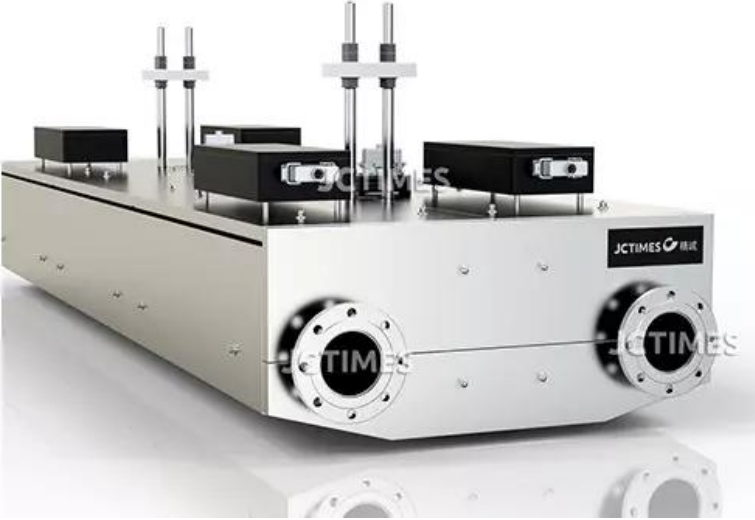

1600mm 型融噴專用型模具:模具有效寬度 1600mm
寬度調節范圍:無 寬度調節方式:無
流道形式:衣架式特殊流道 模唇結構:柔性模唇
模唇厚度調節范圍:0.3mm-1.0mm 制品厚度調節范圍:0.05mm-0.3mm
模具材質:S136H 模唇數量:一套
適用原料:PP 進料方式:模具中央圓口進料
電鍍級別：模頭流面鍍硬絡鏡面處理 電鍍厚度：0.03-0.04mm
電鍍硬度：60-63RHc 外表面鍍絡層厚度：0.01-0.02mm
模具流面拋光精度：0.015-0.05（um） 模具外形拋光精度：0.06-0.08（um）
柔性模唇調節螺栓：M10 螺栓等級：12.9 級
噴絲板配：二套
排氣量：m32.95/20HP 正壓管徑：60mm
連接方式：硬管連接 驅動方式：永磁同步
驅動功率：15KW 外形尺寸：1080X750X1000
加熱功率：60KW 空氣罐：1.6m3
阻塞閥：4 組
具有較小的輥不均勻性并且可以獲得均勻厚度的布。
由于輥的表面達到成型和精密加工，因此可以實現高速和穩定的操作。
主 輥：?600×1900 mm 1 條
導 輥：?100×1900 mm 1 條
機架：整體實心墻板
升降電機：2.2KW 380V 1 臺
主輥電機：5.5KW 380V 1 臺
主輥減速比：25:1
電機噪聲：（聲壓級 dB(A)）
主輥最大機械線速度：60/M
冷卻方式：不低于 16℃長期冷水
在線靜電駐極裝置
本結構采用: 0-12 萬 V 高壓靜電自由調節方式。
輸入電壓：220V 輸入電流：2A
輸入電壓:0-120KV 輸入電流:0-0.5mv
離子平衡:+/-10volts 作用距離:30mm-150mm
外形尺寸:1900mm 帶屏蔽 操作溫度:-10-50 攝氏度℃

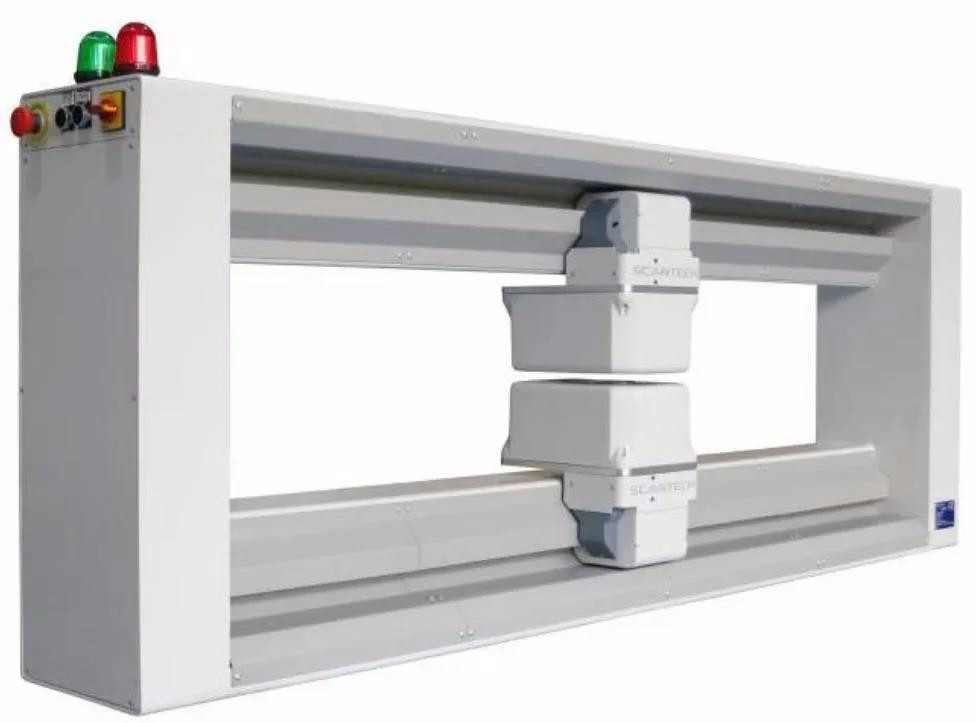

X 射線在線厚度檢測系統
1 個厚度檢測儀:
- 包括 :
O 型掃描架，模頭寬度 1000mm, 型號 ULO3-1000
O 型掃描架更強勁設計；更好的抗彎曲和扭曲性能；
從掃描架側面對探頭進行支撐運行，避免可能的運動部件磨損物或潤滑物落在薄膜上。
- 電氣系統. 型號. SSA3. 包括：
- 高精度穿透式 X 線探頭. 型號 XTiLEHA.
- 適合各種材料的厚度檢測,厚度范圍: 0.01 – 2.0mm;克重范圍:10-2000g/m2
- 測量精度: ±0.1%
- 現場操作開關面板
- 1 個管理工作站
- 包括:
- DELL PC
- FLEXSCAN 6. 管理軟件（各種畫面顯示，報告存貯及打印功能。）
- 合適的包裝。指導安裝/調試及培訓
- - 文件 :
- 將提供 2 套（1 套紙質和 1 套 CD）操作手冊，電路圖，軟件說明和維護手冊， 以及 1 份安裝圖。
2、牽引膠輥: 200x1900 mm 1 條 包盯睛膠,硬度 60°～65°;
3、驅動電機：2.2.0KW 1 臺
4、減速箱：25:1 1 臺
5、氣缸: 100x100 1 臺

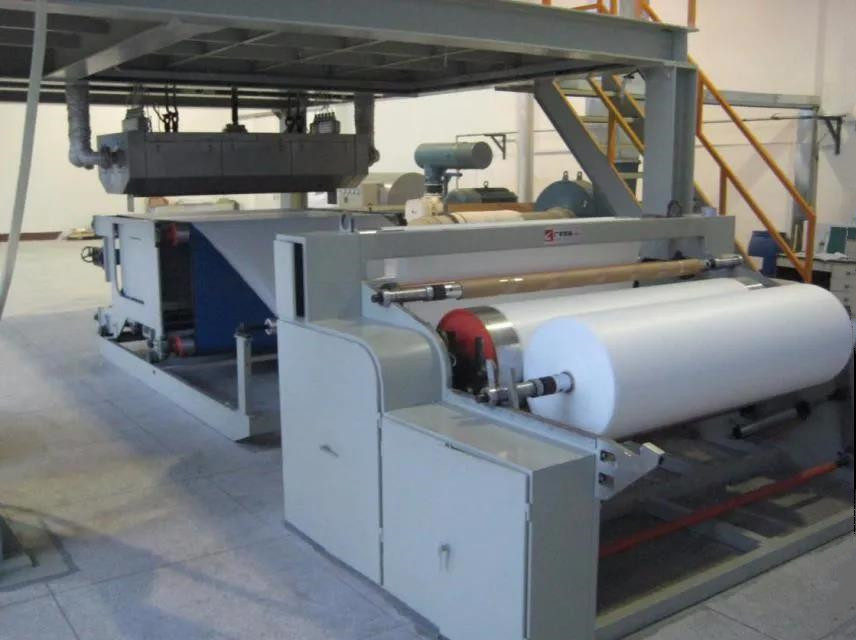

摩擦自動收卷機
本結構采用中心卷取方式，自動換卷并配套一組卸軸裝置，收卷張力采用一套藤倉無摩擦氣缸配合日本精密調節閥實現恒力矩收卷。收卷軸:3”氣脹軸 2 條 高性能矢量電機:2 臺
電機功率:5.5KW 控制方式:變頻器
電機品牌:皖南電機 卷取最大直徑:800mm（設計承重 600KG+10%）
卷料最大寬度:1900mm 翻轉齒箱電機:1.5KW
張力方式:擺臂張力 切斷方式:切割氣缸

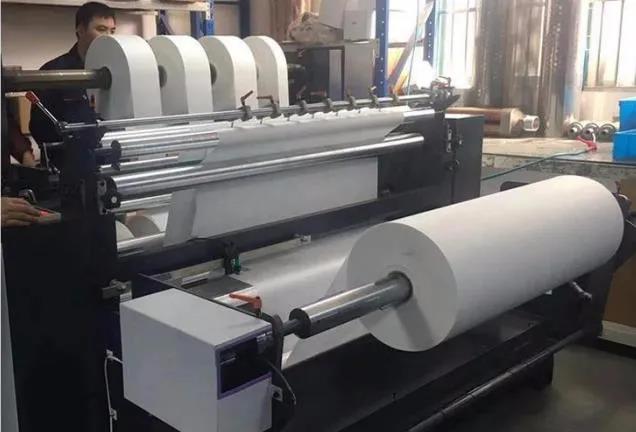

分切有效寬度:30-1600 mm 機械速度:110m/min
分切速度:100m/min 放卷直徑:￠800mm ￠3" 氣脹軸
放卷磁粉制動器:50N.M 收卷直徑:600mm ￠3"氣脹軸
主電機:4kw 電機 （變頻電機） 收卷磁粉離合器:50N.M
廢邊裝置:0.75KW 三相風機 傳動方式:鏈條及三角皮帶
導輥:￠80 硬鋁合金鋁輥 HV1630
機械結構:鑄鐵及鋼板 糾偏范圍:120mm 誤差±0.3mm
工作電壓:三相四線制 AC380V 整機重量:1200KG
