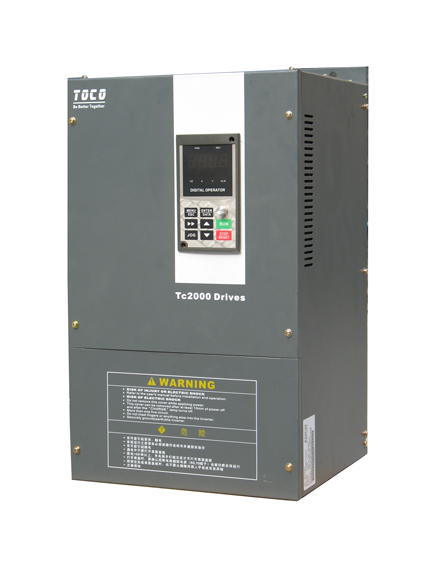

TC2000通用型變頻器
1、產品特點：
●輸出頻率范圍：0.00～400.00Hz
●低頻啟動力矩大1Hz/ 120% （線纜、紡機、紙機、擠出機）
●全速范圍運行平穩，特別是低速段（紡機）
●速度穩定精度高（油泵實驗臺）
●快速加速和減速特性好（噴泉、簡易印刷）
●強大的通訊功能，標準的ModeBus RTU協議
●內置PID控制以及簡易PLC功能
●指令通道方式：操作面板、端子控制、遠程通訊控制
●頻率給定方式：數字鍵盤給定、模擬量給定（電流、電壓信號）、高速脈沖給定、遠程通訊給定、多段速給定、PLC給定、PID閉環給定等，可以多種頻率組合和切換
●載波頻率范圍：1.0K～15.0KHz
●自動限流：能限制電機電流的最大值，從而可靠地保護變頻器和電機
●擺頻控制：多種三角波頻率曲線，滿足紡織行業的個性化需求
●多功能鍵盤：提供三種快捷調試模式，滿足用戶的多種應用要求
●所有的輸入、輸出端子皆為可編程的，方便用戶的使用
●高速脈沖輸入輸出功能：可實現定長控制和脈沖計數
2、應用范圍：
石油、化工、塑膠、線纜、印染、市政生活（污水處理）、機床等行業。
3、產品技術規范
項目 標準規范
輸入 額定電壓/頻率 單相220V、三相200V、三相 380V；50Hz/60Hz
變動容許值 電壓：-20% ～ +20％ 電壓失衡率：<3%  頻率：±5％
輸出 額定電壓 0～200V/220V/380V
頻率范圍 0Hz～500Hz
頻率解析度 0.01Hz
過載能力 150%額定電流1分鐘，180%額定電流3秒

主要控制功能 調制方式 優化空間電壓矢量SVPWM調制
控制方式 空間電壓矢量SVPWM控制
頻率精度 數字設定：最高頻率×±0. 01%；模擬設定：最高頻率×±0.2%
頻率分辨率 數字設定：0.01Hz；模擬設定：最高頻率×0.1%
起動頻率 0.40Hz～20.00Hz
轉矩提升 自動轉矩提升，手動轉矩提升0.1%～30.0%
V/F曲線 五種方式：恒轉矩V/F曲線、1種用戶定義多段V/F曲線方式和3種降轉矩特性曲線方式(2.0次冪、1.7次冪和1.2次冪)
加減速曲線 兩種方式：直線加減速、S曲線加減速；七種加減速時間，時間單位(分/秒)可選 ，最長6000分鐘
直流制動 直流制動開始頻率：0～15.00Hz
制動時間：0～60.0秒      制動電流：0～80％
能耗制動 內置能耗制動單元，可外接制動電阻
點動 點動頻率范圍：0.1Hz～50.00Hz,點動加減速時間0.1～60.0秒
內置PI 可方便地構成閉環控制系統
多段速運行 通過內置PLC或控制端子實現多段速運行
紡織擺頻 可實現預置頻率、中心頻率可調的擺頻功能
自動電壓調整(AVR) 當電網電壓變化時，維持輸出電壓恒定不變
自動節能運行 根據負載情況，自動優化V/F曲線，實現節能運行
自動限流 對運行期間電流自動限制，防止頻繁過流故障跳閘
定長控制 到達設定長度后變頻器停機
通訊功能 具有RS485標準通訊接口，支持ASCII和RTU兩種格式的MODBUS通訊協議。具有主從多機聯動功能
運行功能 運行命令通道 操作面板給定；控制端子給定；串行口給定；可三種方式切換
頻率設定通道 鍵盤模擬電位器給定；鍵盤▲、▼鍵給定；功能碼數字給定；串行口給定；端子UP/DOWN給定；模擬電壓給定；模擬電流給定；脈沖給定；組合給定；可多種給定方式隨時切換
開關輸入通道 正、反轉指令；8路可編程開關量輸入，可分別設定35種功能。
模擬輸入通道 2路模擬信號輸入，4～20mA、0～10V可選
模擬輸出通道 模擬信號輸出， 4～20mA或0～10V可選，可實現設定頻率、輸出頻率等物理量的輸出
開關、脈沖輸出通  道 1路可編程開路集電極輸出；1路繼電器輸出信號；1路0～20KHz脈沖輸出信號，實現各種物理量輸出
操作
面板 LED數碼顯示 可顯示設定頻率、輸出電壓、輸出電流等參數
外接儀表顯示 輸出頻率、輸出電流、輸出電壓顯示等物理量顯示
按鍵鎖定 實現按鍵的全部鎖定
參數拷貝 使用遠控鍵盤可以實現變頻器之間的功能碼參數拷貝功能。
保護功能 過流保護；過壓保護；欠壓保護；過熱保護；過載保護等
任選件 制動組件；遠程操作面板；遠程電纜；鍵盤安裝座等


環境 使用場所 室內，不受陽光直射，無塵埃、腐蝕性氣體、油霧、水蒸汽等
海波高度 低于1000米（高于1000米時需降額使用）
環境溫度 －10℃～＋40℃
濕度 小于90%RH，無結露
振動 小于5.9米/秒2（0.6M）
存儲溫度 －20℃～＋60℃
結構 防護等級 IP20（在選用狀態顯示單元或鍵盤的狀態下）
冷卻方式 強制風冷
安裝方式 壁掛式，柜內安裝
4、可靠性設計
4.1、全系列獨立風道設計
   散熱器安裝方式為柜體內、柜體外可選，風扇更換方便，變頻器維護簡單.   極大提高了變頻器在紡織、印染、化纖、造紙、拉絲、水泥制造等行業不同的應用環境下長期運行的可靠性。
   G、P合一設計，增加客戶選型的適用性。
4.2、寬電網電壓設計
   電網輸入電壓在-15%～15%，變頻器可安全運行。　　　　　　　　　　　　　　　　　　　
4.3、超強的保護功能
   為用戶提供多達15多種的故障保護功能，可實現從變頻器到電機的全方位保護。
   故障自動復位功能，方便常規故障的自動排除，提高系統的可靠性。
   內置大電流雷擊保護裝置，有效提高感應雷的自我保護功能。
4.4、標準的制造平臺
   具有防靜電、防腐蝕、防粉塵的三防漆處理工藝。
   專業化流水生產線，全自動化測試工裝
