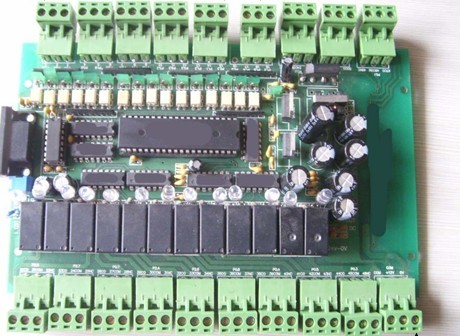

電機控制板
一、特性
1、8 位高性能單片機作為主控制芯片，64K 程序存儲器，也可以用來保存數據，斷電數據不丟失；
2、工作電源:交直流通用，12V 交流電或 12V 直流電均可，標準功率為 10W；
3、16 路光電隔離數字量輸入，NPN 輸入形式，每路輸入點的最大輸入電壓：30V，最大輸入電流：
10mA；其中有兩路可作中斷源用于計數；
4、12 路繼電器隔離輸出，最大輸出電壓為 220V，最大輸出電流為 5A，輸出口狀態可回讀；
5、系統采用光電隔離和啟用內部看門狗及嚴格的高頻濾除特性，使系統工作穩定可靠，無死機現 象；是工業級高可靠單片機控制器；
6、有兩盞 LED 燈顯示工作狀態，LED 燈和撥碼開關是復用的，也可用來設置兩個參數；
7、有 1 路標準的 RS232 串行通信接口（抗 15KV 靜電沖擊），可直接與電腦通信；可通過 RS232 接
口與 HY-2000系列單片機控制器擴展 I/O 點。
8、可直接通過 RS232 接口下載程序，無需燒錄器，方便程序修改、升級；
9、緊湊型 (適合任何尺寸的機箱) ；
10、用 Keil C 或匯編編程。
二、規格
1、工作溫度：-10～+65°C；
2、儲存溫度：-20～+80°C ；
3、濕度：5～5% 無凝結 ；
3、功耗(無外部設備): +9V@0.5A (典型值) ；
三、用途
1、可用于各種 28 個點以內的工業控制系統，可控制氣缸，電磁閥，繼電器，可外接光電式，電容
式，電感式，霍爾式等各種傳感器；
2、可用于替代 28 點以內的 PLC 用于各種控制場合（如各種機器控制）；
3、可用于單片機學習和試驗。
四、編程說明
1、在所附的接線圖上標明了輸入輸出端口所對應的單片機端口號，例：
輸入端口 2 對應著單片機的 P3.2 口；輸入端口 2 有低電平輸入時讀 P3.2 時的值是 1，否則為 0； 輸出端口 3 對應著單片機的 P0.7 口；程序中 P0.7 口等于 0 時,輸出端口 3 輸出低電平(0 伏)；否則 輸出端口 3 為高阻態；
2、光盤中有編程軟件 C++，下載程序用的通信軟件 SST-QXP，安裝即可使用；
清單：控制板1塊，變壓器1個，說明書1份
控制說明：此控制板可用于任何行業的控制。
電機控制：步進電機，交流調速電機，伺服電機，變頻器，自流控制器等
設備行業：印刷機械，檢測設備，五金機械等
舉例：
用于檢測設備：拉壓力試驗機，紙箱抗壓試驗機，全自動破裂機，環亞機，鞋類試驗機，辦公椅試驗機，嬰兒車試驗機等
注：主要用于替代用常規繼電器控制，常規繼電器接線復雜，故障率高。此板可根據客戶控制要求，更改控制程序，千變?nèi)f化，接線簡單，無需專業電工！只要能看圖，就可完成簡單的接線！
可根據客戶要求編寫程序！
