*功能優勢：

  紅處線投影十字定位功能

Infrared projector cross positioning function

內撐臺上升高度和下降高度外部調整

The upward and downward height of the last support can be adjusted from outside the machine

1.束緊器和特別軌跡的掃刀，保證結幫后，鞋面均勻貼緊楦頭不發角，增進美觀，提高質量；

2.七爪獨立式可個別調整配合任何形狀之鞋頭結幫，其自動平衡及掃刀前進時自動下降的原理，更是提高品質增加產量的特征；

3.掃刀具有寸動及調速功能，使結幫控制的調整，作業更為方便；

4.本機附有十字投影燈裝置，方便鞋頭校正作業，同時使新手更容易操作；

5.第五爪結構于掃刀結幫時爪嘴向內旋轉，旋轉角度可調整，使前中幫銜接轉；

6.角處之鞋面能向內拉緊更貼楦，再配合輔助掃刀做結幫動作，使鞋頭的結幫品質達到完美的境界；

7.內撐臺上升高度，由外部遙控調整，使操作更方便；

8.爪盤大小快速調整結構，爪盤采用雙軌跡結構，左右分開獨立位移調整，其旋轉原點則不受空間限制，確保結幫質量。

*操作方法：

用完畢，應關掉電源；嚴禁空機操作，以免損壞機器；保持機器清潔，每日下班需將機器身外擦擬干凈，注意不可用汽油，甲苯等具有腐蝕性的容積擦擬，以免損壞機器；電器箱內注意清潔，嚴禁放置雜物及導體；定時檢查壓桿滑槽及運動部位，及時加注和更換潤滑油，確保潤滑；每年更換一次68#循環液壓油，確保油溫不致升高，延長機器壽命；機器若漏油，滲油，應通知機修處理；保證螺絲，門蓋齊全，緊固機器各部零件，嚴格執行操作規程及時檢查和排除故障。

中底的大小應與楦頭配合，原則上不能超出楦頭邊緣；束緊器的形狀需與鞋楦配合；掃刀的外形較大于楦頭后跟的外形且弧度相似；楦頭放置撐臺后的角度需與掃刀面平行，才能有較好的結幫效果；楦頭放置撐臺后的高度不宜太高，以免鞋面碰到定位桿造成工作高度，忽高忽低影響結幫效果；撐臺第一次前進的位置不宜太前或太后，以免損壞鞋面或束緊器；若鞋面為皮革或P.V.C的材質，可以打開掃刀溫控器，使掃刀加熱，一般溫度約為70°C可有較佳的結幫效果；鞋楦結幫后請勿在機臺上作抽取中底上面鐵釘?shù)膭幼鳎苑乐谷∠碌蔫F釘落入撐臺油缸中，而導致漏油；本機適用于任何鞋型，包括：童鞋、運動鞋、女鞋、馬靴、皮鞋、勞保鞋等。機械安裝順序：清洗防銹油；填入液壓油，打開郵箱封蓋，在機臺左下封蓋內部，即可填入液壓循環機油（中國石油公司編號R-68#）約60公升；連接電源并核對電壓、此項工作應由專業人員負責；檢查馬達旋轉方向，當啟動馬達開時，壓力表壓力應上升到40KG/ cm2，如果壓力不上升，可能是馬達運轉方向反轉，則只要將電源線中任兩條相對換即可；在機械開始操作前應于每一個潤滑嘴注入潤滑油。

*技術參數：

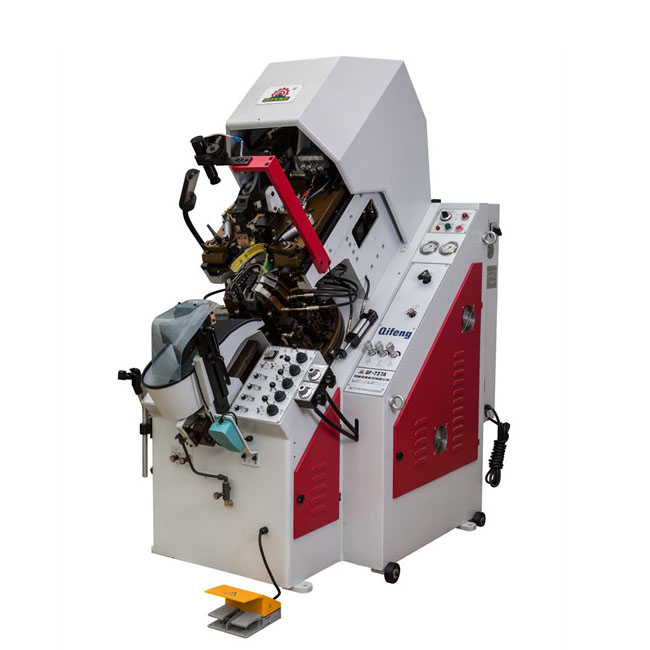

型號：QF-737A QF-737B

機械尺寸：（長寬高）1700*1000*1950mm

包裝尺寸：（長寬高）1800*1160*2100mm

重量：1100KG

產量：1500～1800Pairs/8hrs

動力：2HP
